Transistörler - IGBT - Tekil

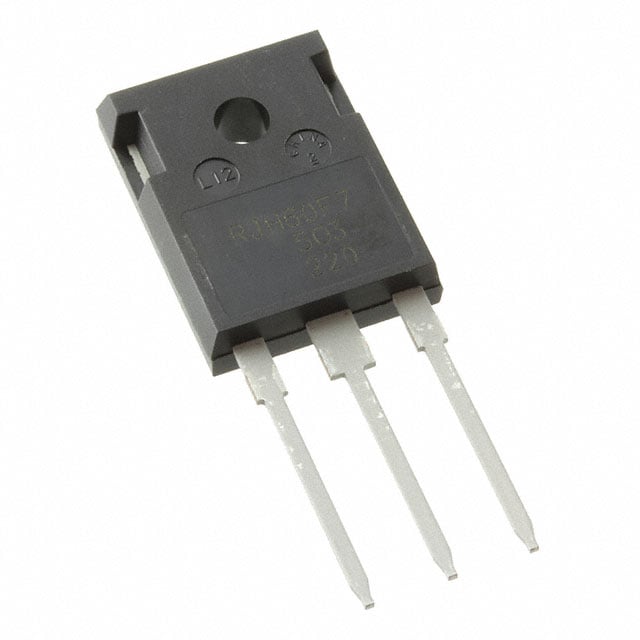

RJH60T04DPQ-A0#T0
IGBT TH
- Üretici
- Renesas Electronics Corporation
- Paket/Kılıf
- TO-247-3
- Kategori
- Transistörler - IGBT - Tekil
- Seri / Aile Numarası
- RJH60T04DPQ
RJH60T04DPQ-A0#T0 Hakkında
RJH60T04DPQ-A0#T0, Renesas Electronics tarafından üretilen 600V/60A Trench IGBT transistördür. TO-247-3 paketinde sunulan bu bileşen, maksimum 208.3W güç yönetimi kapasitesine sahiptir. 87 nC gate charge ve 54/136 ns (on/off) delay süreleri ile hızlı anahtarlama performansı sunar. Vce(on) değeri 15V gate voltajında 1.95V olup, 100 ns reverse recovery time ile verimli komütasyon sağlar. 150°C junction sıcaklığında çalışabilen bu IGBT, endüstriyel uygulamalarda, güç kaynakları, motor kontrol devreleri ve dc-dc konvertörlerde kullanılır. Through-hole montajı sayesinde geleneksel PCB tasarımlarına uyumludur. Bileşen şu anda production hayatı tamamlanmış (obsolete) konumdadır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 60 A |
| Current - Collector Pulsed (Icm) | 180 A |
| Gate Charge | 87 nC |
| IGBT Type | Trench |
| Input Type | Standard |
| Mounting Type | Through Hole |
| Operating Temperature | 150°C (TJ) |
| Package / Case | TO-247-3 |
| Part Status | Obsolete |
| Power - Max | 208.3 W |
| Reverse Recovery Time (trr) | 100 ns |
| Supplier Device Package | TO-247A |
| Td (on/off) @ 25°C | 54ns/136ns |
| Test Condition | 300V, 30A, 10Ohm, 15V |
| Vce(on) (Max) @ Vge, Ic | 1.95V @ 15V, 30A |
| Voltage - Collector Emitter Breakdown (Max) | 600 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
