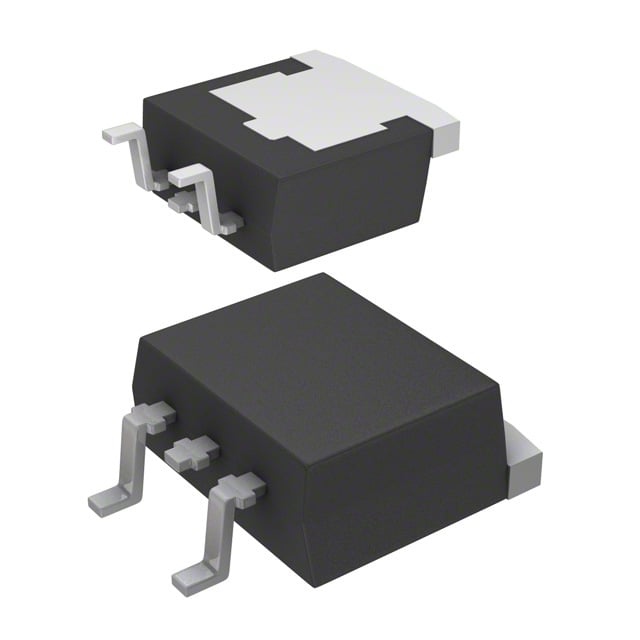

RJH60M3DPE-00#J3
IGBT 600V 35A 113W LDPAK
- Üretici
- Renesas Electronics Corporation
- Paket/Kılıf
- SC-83
- Kategori
- Transistörler - IGBT - Tekil
- Seri / Aile Numarası
- RJH60M3DPE
RJH60M3DPE-00#J3 Hakkında
Renesas Electronics tarafından üretilen RJH60M3DPE-00#J3, 600V kolektör-emiter gerilimi ve 35A maksimum kolektör akımı ile çalışan Trench tipi IGBT transistördür. SC-83 (LDPAK) surface mount paketinde sunulan bu komponent, güç anahtarlama uygulamalarında kullanılır. 113W maksimum güç dağıtımı kapasitesine sahip olan transistör, 2.3V Vce(on) değeri ile düşük kondüksiyon kaybı sağlar. 60nC gate charge ve 290µJ açılma/kapanma enerjisi parametreleri ile hızlı anahtarlama performansı gösterir. Ters toparlanma süresi (trr) 90ns, on/off gecikmesi sırasıyla 38ns/90ns'dir. Maksimum çalışma sıcaklığı 150°C olup, indüstriyel ve tüketim elektroniği güç dönüştürücülerinde uygulanabilir. Not: Bu ürün üretim dışıdır (obsolete).
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 35 A |
| Gate Charge | 60 nC |
| IGBT Type | Trench |
| Input Type | Standard |
| Mounting Type | Surface Mount |
| Operating Temperature | 150°C (TJ) |
| Package / Case | SC-83 |
| Part Status | Obsolete |
| Power - Max | 113 W |
| Reverse Recovery Time (trr) | 90 ns |
| Supplier Device Package | LDPAK |
| Switching Energy | 290µJ (on), 290µJ (off) |
| Td (on/off) @ 25°C | 38ns/90ns |
| Test Condition | 300V, 17A, 5Ohm, 15V |
| Vce(on) (Max) @ Vge, Ic | 2.3V @ 15V, 17A |
| Voltage - Collector Emitter Breakdown (Max) | 600 V |
