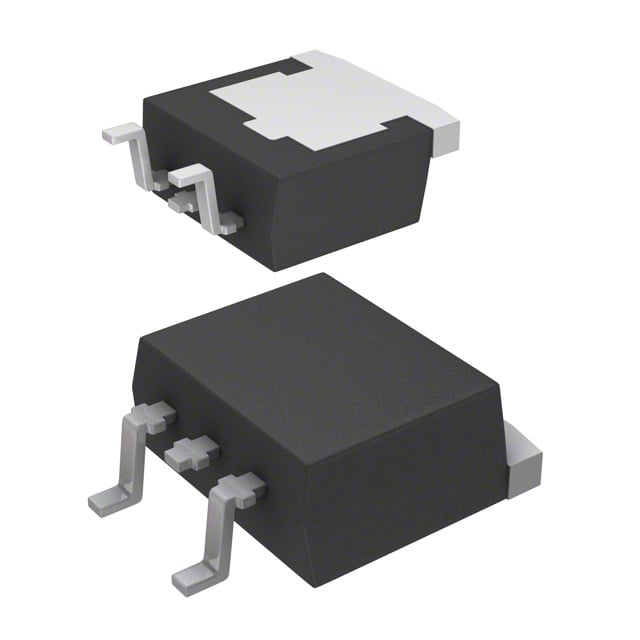

RJH60M2DPE-00#J3
IGBT 600V 25A 63W LDPAK
- Üretici
- Renesas Electronics Corporation
- Paket/Kılıf
- SC-83
- Kategori
- Transistörler - IGBT - Tekil
- Seri / Aile Numarası
- RJH60M2DPE
RJH60M2DPE-00#J3 Hakkında
RJH60M2DPE-00#J3, Renesas Electronics tarafından üretilen 600V 25A kapasiteli Trench tipi IGBT transistördür. SC-83 (LDPAK) yüzey montajlı pakette sunulan bu bileşen, 63W maksimum güç tüketimi ile tasarlanmıştır. 150°C işletme sıcaklığında kullanılabilen transistör, 33 nC gate charge ve 85 ns reverse recovery time özelliklerine sahiptir. Vce(on) değeri 15V, 12A koşullarında 2.5V olarak belirlenmiştir. Switching energy değerleri on/off için sırasıyla 180µJ'dir. Açılış/kapanış gecikmesi (Td) sırasıyla 32ns/70ns'dir. Bu IGBT, güç dönüştürme uygulamaları, motor sürücüleri, inverter devreleri ve benzer yüksek hızlı anahtarlama gerektiren uygulamalarda kullanılır. Ürün üretimden kaldırılmış (obsolete) durumdadır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 25 A |
| Gate Charge | 33 nC |
| IGBT Type | Trench |
| Input Type | Standard |
| Mounting Type | Surface Mount |
| Operating Temperature | 150°C (TJ) |
| Package / Case | SC-83 |
| Part Status | Obsolete |
| Power - Max | 63 W |
| Reverse Recovery Time (trr) | 85 ns |
| Supplier Device Package | LDPAK |
| Switching Energy | 180µJ (on), 180µJ (off) |
| Td (on/off) @ 25°C | 32ns/70ns |
| Test Condition | 300V, 12A, 5Ohm, 15V |
| Vce(on) (Max) @ Vge, Ic | 2.5V @ 15V, 12A |
| Voltage - Collector Emitter Breakdown (Max) | 600 V |
