RJH60M1DPE-00#J3

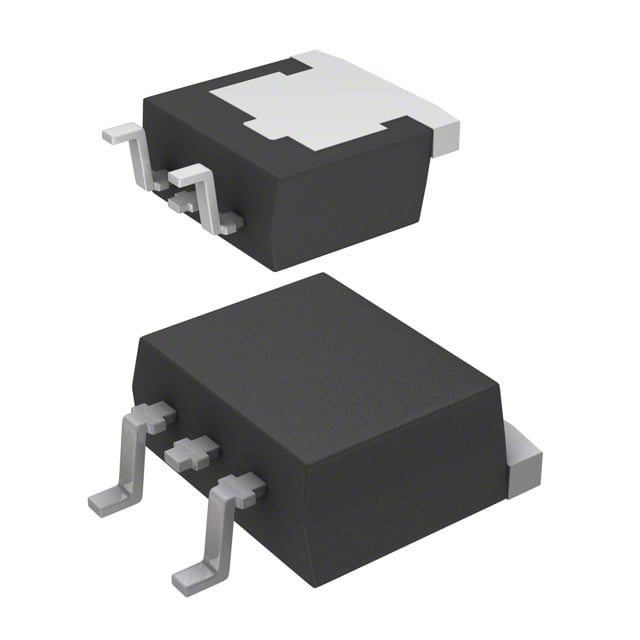

IGBT 600V 16A 52W LDPAK
- Üretici
- Renesas Electronics Corporation
- Paket/Kılıf
- SC-83
- Kategori
- Transistörler - IGBT - Tekil
- Seri / Aile Numarası
- RJH60M1DPE
RJH60M1DPE-00#J3 Hakkında
Renesas Electronics tarafından üretilen RJH60M1DPE-00#J3, 600V maksimum collector-emitter aralama voltajı ile çalışan bir Trench tipi IGBT transistördür. 16A maksimum collector akımı ve 52W güç kapasitesi ile orta seviye güç uygulamalarında kullanılır. SC-83 (LDPAK) yüzey montajı paket tipi ile PCB'ye doğrudan entegre edilebilir. Gate charge değeri 20.5 nC olup, switching enerji değerleri on durumu için 80µJ ve off durumu için 90µJ'dir. 100ns reverse recovery time ile hızlı anahtarlama işlemleri gerçekleştirir. 150°C maksimum çalışma sıcaklığında stabil performans sunar. Genellikle DC/DC dönüştürücüler, motor kontrol devreleri ve endüstriyel güç elektronik uygulamalarında tercih edilir. Ürün obsolete statüsündedir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 16 A |
| Gate Charge | 20.5 nC |
| IGBT Type | Trench |
| Input Type | Standard |
| Mounting Type | Surface Mount |
| Operating Temperature | 150°C (TJ) |
| Package / Case | SC-83 |
| Part Status | Obsolete |
| Power - Max | 52 W |
| Reverse Recovery Time (trr) | 100 ns |
| Supplier Device Package | LDPAK |
| Switching Energy | 80µJ (on), 90µJ (off) |
| Td (on/off) @ 25°C | 30ns/55ns |
| Test Condition | 300V, 8A, 5Ohm, 15V |
| Vce(on) (Max) @ Vge, Ic | 2.4V @ 15V, 8A |
| Voltage - Collector Emitter Breakdown (Max) | 600 V |
