Transistörler - IGBT - Tekil

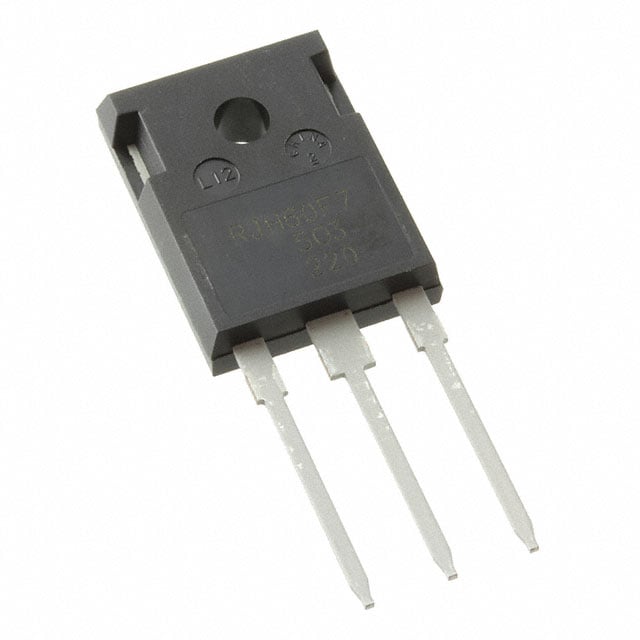

RJH60D7DPQ-E0#T2
IGBT 600V 90A 300W TO-247
- Üretici
- Renesas Electronics Corporation
- Paket/Kılıf
- TO-247-3
- Kategori
- Transistörler - IGBT - Tekil
- Seri / Aile Numarası
- RJH60D7DPQ
RJH60D7DPQ-E0#T2 Hakkında
Renesas Electronics tarafından üretilen RJH60D7DPQ-E0#T2, 600V/90A kapasiteli Trench tipi IGBT transistördür. TO-247-3 paketinde sunulan bu bileşen, 300W güç kapasitesi ile endüstriyel uygulamalarda kullanılmaktadır. Vce(on) değeri 15V gate geriliminde 50A akımda 2.2V'tur. 130nC gate charge ve 60ns/190ns açılma/kapanma süreleri ile hızlı anahtarlama operasyonlarına uygundur. Reverse recovery süresi 100ns olup, switching enerji değerleri açılış için 1.1mJ, kapanış için 600µJ'dir. 150°C maksimum junction sıcaklığında çalışabilen cihaz, DC-DC konvertörler, motor sürücüleri ve güç inverterleri gibi uygulamalarda tercih edilmektedir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 90 A |
| Gate Charge | 130 nC |
| IGBT Type | Trench |
| Input Type | Standard |
| Mounting Type | Through Hole |
| Operating Temperature | 150°C (TJ) |
| Package / Case | TO-247-3 |
| Part Status | Obsolete |
| Power - Max | 300 W |
| Reverse Recovery Time (trr) | 100 ns |
| Supplier Device Package | TO-247 |
| Switching Energy | 1.1mJ (on), 600µJ (off) |
| Td (on/off) @ 25°C | 60ns/190ns |
| Test Condition | 300V, 50A, 5Ohm, 15V |
| Vce(on) (Max) @ Vge, Ic | 2.2V @ 15V, 50A |
| Voltage - Collector Emitter Breakdown (Max) | 600 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
