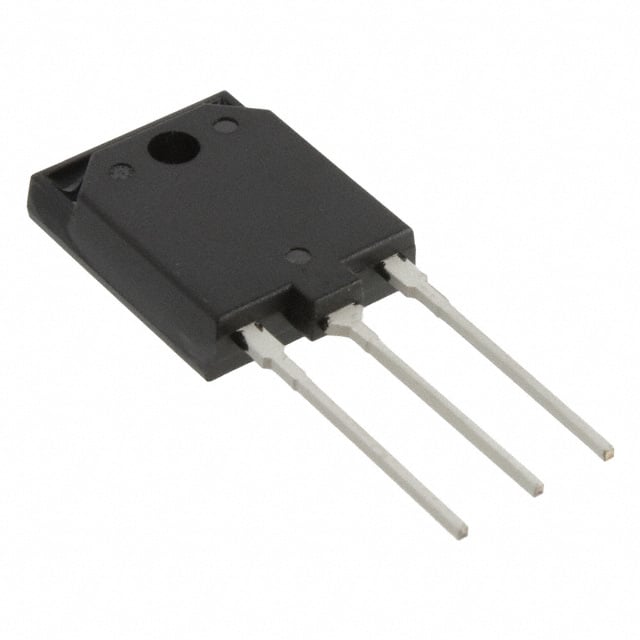

RJH60D7DPM-00#T1
IGBT 600V 90A 55W TO3PFM
- Üretici
- Renesas Electronics Corporation
- Paket/Kılıf
- TO-220-3 Full Pack
- Kategori
- Transistörler - IGBT - Tekil
- Seri / Aile Numarası
- RJH60D7DPM
RJH60D7DPM-00#T1 Hakkında
RJH60D7DPM-00#T1, Renesas Electronics tarafından üretilen 600V 90A'lık Trench tipi IGBT transistördür. TO-220-3 paketlemesi ile sunulan bu komponent, maksimum 55W güç dissipasyonuna sahiptir. 2.2V (15V, 50A şartında) Vce(on) değeri ile düşük iletim kayıpları sağlar. 100ns ters iyileştirme süresi ve 1.1mJ (açılış) / 600µJ (kapanış) switching enerjisi ile hızlı anahtarlama karakteristiğine sahiptir. 150°C'ye kadar çalışma sıcaklığında güvenilir performans sunar. Endüstriyel uygulamalarda, motor kontrolü, güç dönüştürücüleri, inverter devreleri ve switching power supply tasarımlarında yaygın olarak kullanılır. Through-hole montaj tipi ile PCB'ye doğrudan lehimleme yapılabilir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 90 A |
| Gate Charge | 130 nC |
| IGBT Type | Trench |
| Input Type | Standard |
| Mounting Type | Through Hole |
| Operating Temperature | 150°C (TJ) |
| Package / Case | TO-220-3 Full Pack |
| Part Status | Active |
| Power - Max | 55 W |
| Reverse Recovery Time (trr) | 100 ns |
| Supplier Device Package | TO-3PFM |
| Switching Energy | 1.1mJ (on), 600µJ (off) |
| Td (on/off) @ 25°C | 60ns/190ns |
| Test Condition | 300V, 50A, 5Ohm, 15V |
| Vce(on) (Max) @ Vge, Ic | 2.2V @ 15V, 50A |
| Voltage - Collector Emitter Breakdown (Max) | 600 V |
