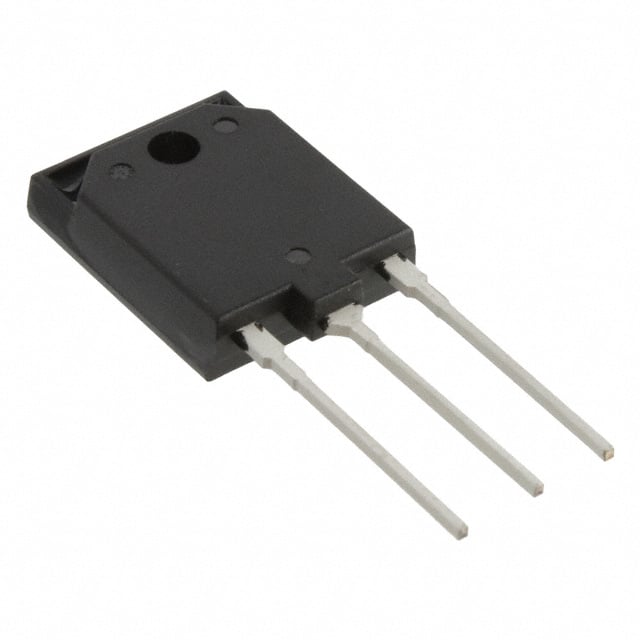

RJH60D6DPM-00#T1
IGBT 600V 80A 50W TO-3PFM
- Üretici
- Renesas Electronics Corporation
- Paket/Kılıf
- TO-220-3 Full Pack
- Kategori
- Transistörler - IGBT - Tekil
- Seri / Aile Numarası
- RJH60D6DPM
RJH60D6DPM-00#T1 Hakkında
Renesas Electronics tarafından üretilen RJH60D6DPM-00#T1, 600V kolektör-emitör kırılma voltajına ve 80A maksimum kolektör akımına sahip bir Trench tipi IGBT transistördür. TO-220-3 Full Pack paketinde sunulan bu bileşen, 50W maksimum güç seviyesinde çalışmak üzere tasarlanmıştır. 104 nC gate charge ile hızlı anahtarlama karakteristiğine (on: 50ns, off: 160ns) ve 100ns reverse recovery time'ına sahiptir. 2.2V Vce(on) değeri ile düşük iletim kaybı sağlar. Endüstriyel uygulamalar, güç dönüştürme devreleri, inverter üniteleri ve motor kontrol sistemlerinde kullanılır. 150°C maksimum işletim sıcaklığında güvenilir performans sunar.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 80 A |
| Gate Charge | 104 nC |
| IGBT Type | Trench |
| Input Type | Standard |
| Mounting Type | Through Hole |
| Operating Temperature | 150°C (TJ) |
| Package / Case | TO-220-3 Full Pack |
| Part Status | Active |
| Power - Max | 50 W |
| Reverse Recovery Time (trr) | 100 ns |
| Supplier Device Package | TO-3PFM |
| Switching Energy | 850µJ (on), 600µJ (off) |
| Td (on/off) @ 25°C | 50ns/160ns |
| Test Condition | 300V, 40A, 5Ohm, 15V |
| Vce(on) (Max) @ Vge, Ic | 2.2V @ 15V, 40A |
| Voltage - Collector Emitter Breakdown (Max) | 600 V |
