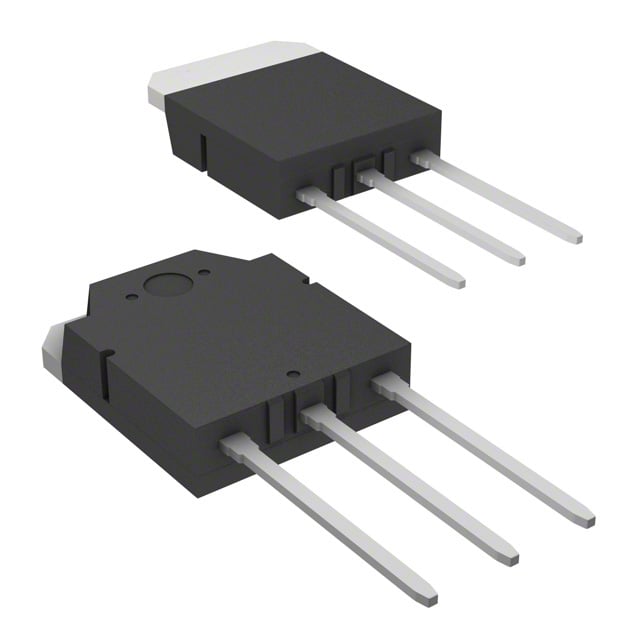

RJH60D6DPK-00#T0
IGBT 600V 80A 260W TO3P
- Üretici
- Renesas Electronics Corporation
- Paket/Kılıf
- TO-220-3 Full Pack
- Kategori
- Transistörler - IGBT - Tekil
- Seri / Aile Numarası
- RJH60D6DPK
RJH60D6DPK-00#T0 Hakkında
Renesas Electronics Corporation tarafından üretilen RJH60D6DPK-00#T0, 600V kollektör-emitter breakdown voltajı ve 80A maksimum kollektör akımına sahip bir Trench tipi IGBT transistördür. TO-220-3 Full Pack paketleme ile sağlanan bu bileşen, 260W maksimum güç dağıtım kapasitesine ve 150°C işletme sıcaklığına sahiptir. 2.2V Vce(on) değeri ve 104nC gate charge ile verimli anahtarlama karakteristiği sunar. Reverse recovery time 100ns, switching energy ise on durumunda 850µJ ve off durumunda 600µJ değerlerindedir. Endüstriyel uygulamalar, motor kontrol, güç kaynakları ve anahtarlama devreleri gibi yüksek akımlı anahtarlamada kullanılmaya uygundur.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 80 A |
| Gate Charge | 104 nC |
| IGBT Type | Trench |
| Input Type | Standard |
| Mounting Type | Through Hole |
| Operating Temperature | 150°C (TJ) |
| Package / Case | TO-220-3 Full Pack |
| Part Status | Active |
| Power - Max | 260 W |
| Reverse Recovery Time (trr) | 100 ns |
| Supplier Device Package | TO-3P |
| Switching Energy | 850µJ (on), 600µJ (off) |
| Td (on/off) @ 25°C | 50ns/160ns |
| Test Condition | 300V, 40A, 5Ohm, 15V |
| Vce(on) (Max) @ Vge, Ic | 2.2V @ 15V, 40A |
| Voltage - Collector Emitter Breakdown (Max) | 600 V |
