Transistörler - IGBT - Tekil

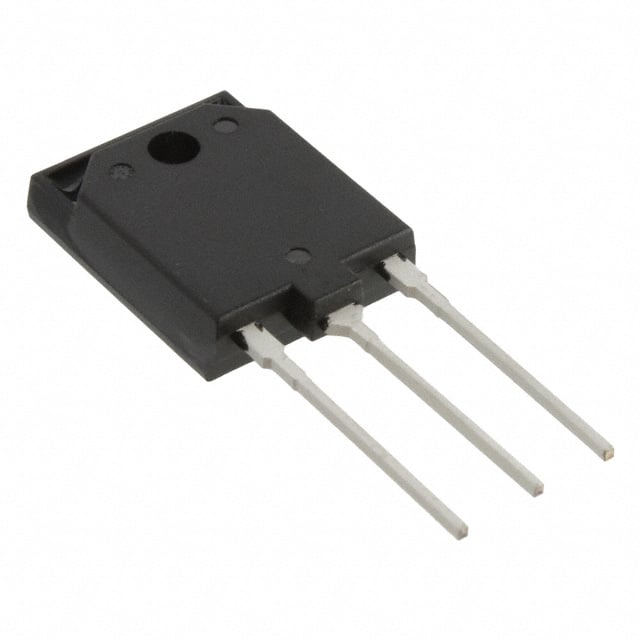

RJH60D5DPM-00#T1
IGBT 600V 75A 45W TO3PFM
- Üretici
- Renesas Electronics Corporation
- Paket/Kılıf
- TO-220-3 Full Pack
- Kategori
- Transistörler - IGBT - Tekil
- Seri / Aile Numarası
- RJH60D5DPM
RJH60D5DPM-00#T1 Hakkında
Renesas Electronics tarafından üretilen RJH60D5DPM-00#T1, 600V collector-emitter gerilimi ile tasarlanmış bir trench tipi IGBT transistördür. Maksimum 75A collector akımı ve 45W güç dissipasyonu kapasitesine sahiptir. TO-220 paketinde sunulan bu komponent, endüstriyel sürücü devreleri, güç kaynakları, invertörler ve motor kontrolü uygulamalarında kullanılır. 78nC gate charge ve optimize edilmiş switching karakteristiğiyle (50ns açılış, 135ns kapanış süresi) yüksek frekans anahtarlamalı güç dönüştürme sistemlerine uygundur. 150°C maksimum junction sıcaklığında güvenilir çalışma sağlar.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 75 A |
| Gate Charge | 78 nC |
| IGBT Type | Trench |
| Input Type | Standard |
| Mounting Type | Through Hole |
| Operating Temperature | 150°C (TJ) |
| Package / Case | TO-220-3 Full Pack |
| Part Status | Active |
| Power - Max | 45 W |
| Reverse Recovery Time (trr) | 100 ns |
| Supplier Device Package | TO-3PFM |
| Switching Energy | 650µJ (on), 270µJ (off) |
| Td (on/off) @ 25°C | 50ns/135ns |
| Test Condition | 300V, 37A, 5Ohm, 15V |
| Vce(on) (Max) @ Vge, Ic | 2.2V @ 15V, 37A |
| Voltage - Collector Emitter Breakdown (Max) | 600 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
