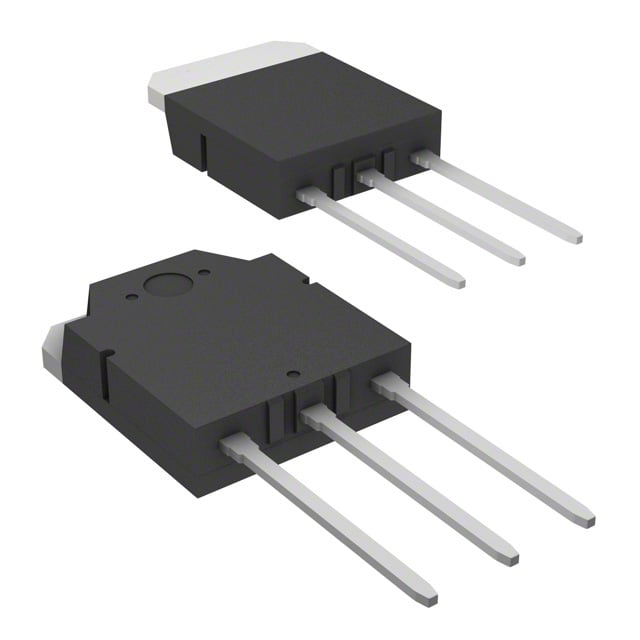

RJH60D5DPK-00#T0
IGBT 600V 75A 200W TO3P
- Üretici
- Renesas Electronics Corporation
- Paket/Kılıf
- TO-220-3 Full Pack
- Kategori
- Transistörler - IGBT - Tekil
- Seri / Aile Numarası
- RJH60D5DPK
RJH60D5DPK-00#T0 Hakkında
Renesas Electronics Corporation tarafından üretilen RJH60D5DPK-00#T0, 600V voltaj sınıfında çalışan Trench tipi IGBT transistördür. 75A maksimum collector akımı ve 200W güç kapasitesi ile orta güç uygulamalarında kullanılmaya uygundur. TO-220-3 paketlemesi ile Through Hole montaj yöntemi destekler. 150°C maksimum junction sıcaklığında çalışabilir. Gate charge değeri 78 nC, on/off gecikmesi sırasıyla 50ns/135ns'dir. Vce(on) 2.2V @ 15V, 37A koşullarında ölçülmüştür. 100ns reverse recovery time ile hızlı anahtarlama özelliğine sahiptir. Şebeke-beslemeli güç kaynakları, inverter devreleri, motor kontrol uygulamaları ve endüstriyel anahtarlama sistemlerinde kullanılır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 75 A |
| Gate Charge | 78 nC |
| IGBT Type | Trench |
| Input Type | Standard |
| Mounting Type | Through Hole |
| Operating Temperature | 150°C (TJ) |
| Package / Case | TO-220-3 Full Pack |
| Part Status | Active |
| Power - Max | 200 W |
| Reverse Recovery Time (trr) | 100 ns |
| Supplier Device Package | TO-3P |
| Switching Energy | 650µJ (on), 400µJ (off) |
| Td (on/off) @ 25°C | 50ns/135ns |
| Test Condition | 300V, 37A, 5Ohm, 15V |
| Vce(on) (Max) @ Vge, Ic | 2.2V @ 15V, 37A |
| Voltage - Collector Emitter Breakdown (Max) | 600 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
