Transistörler - IGBT - Tekil

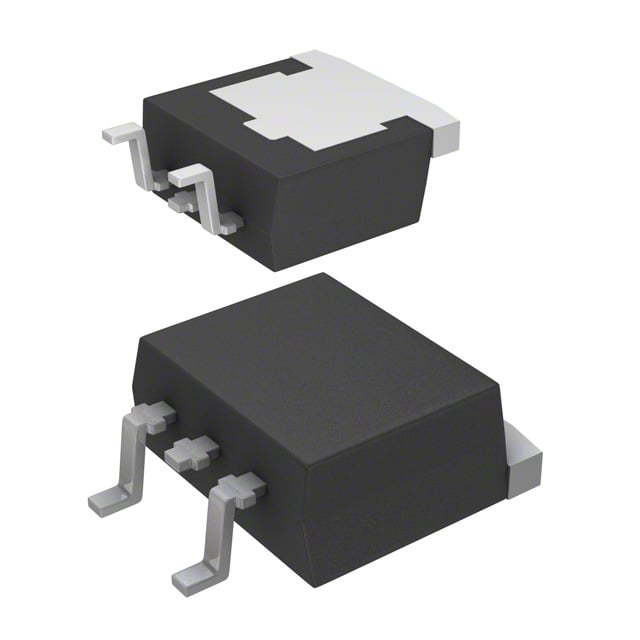

RJH60D3DPE-00#J3
IGBT 600V 35A LDPAK
- Üretici
- Renesas Electronics Corporation
- Paket/Kılıf
- SC-83
- Kategori
- Transistörler - IGBT - Tekil
- Seri / Aile Numarası
- RJH60D3DPE
RJH60D3DPE-00#J3 Hakkında
RJH60D3DPE-00#J3, Renesas Electronics tarafından üretilen 600V Trench IGBT transistördür. 35A maksimum kolektör akımı ve 113W maksimum güç disipasyonu kapasitesi ile orta seviye güç uygulamalarında kullanılmaktadır. SC-83 (LDPAK) yüzey monte paketinde sunulan bu bileşen, 37nC gate charge değeri ve 100ns reverse recovery time ile hızlı anahtarlama performansı sağlar. 150°C maksimum çip sıcaklığında çalışabilmesi endüstriyel uygulamalar için uygun parametredir. Vce(on) değeri 15V gate voltajında 17A akımda 2.2V olarak belirtilmiştir. AC/DC güç dönüştürücüleri, motor sürücüleri, inverterler ve anahtarlama güç kaynakları gibi uygulamalarda yaygın olarak tercih edilir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 35 A |
| Gate Charge | 37 nC |
| IGBT Type | Trench |
| Input Type | Standard |
| Mounting Type | Surface Mount |
| Operating Temperature | 150°C (TJ) |
| Package / Case | SC-83 |
| Part Status | Active |
| Power - Max | 113 W |
| Reverse Recovery Time (trr) | 100 ns |
| Supplier Device Package | LDPAK |
| Switching Energy | 200µJ (on), 210µJ (off) |
| Td (on/off) @ 25°C | 35ns/80ns |
| Test Condition | 300V, 17A, 5Ohm, 15V |
| Vce(on) (Max) @ Vge, Ic | 2.2V @ 15V, 17A |
| Voltage - Collector Emitter Breakdown (Max) | 600 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
