Transistörler - IGBT - Tekil

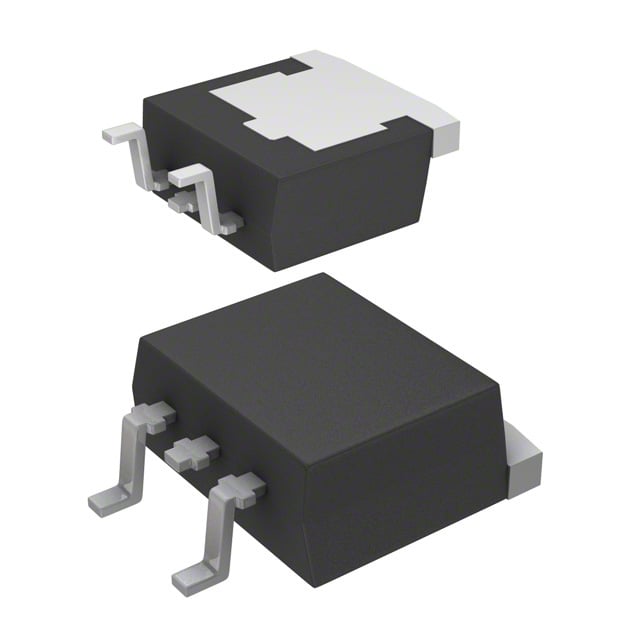

RJH60D2DPE-00#J3
IGBT 600V 25A 63W LDPAK
- Üretici
- Renesas Electronics Corporation
- Paket/Kılıf
- SC-83
- Kategori
- Transistörler - IGBT - Tekil
- Seri / Aile Numarası
- RJH60D2DPE
RJH60D2DPE-00#J3 Hakkında
Renesas Electronics tarafından üretilen RJH60D2DPE-00#J3, 600V voltaj sınıfında çalışan bir Trench tipi IGBT transistördür. 25A maksimum kolektör akımı ve 63W güç dağıtım kapasitesi ile anahtarlama uygulamalarında kullanılır. Surface mount LDPAK (SC-83) paketinde sunulan bu bileşen, 150°C işletme sıcaklığına kadar dayanıklıdır. 19nC gate charge ve 100ns reverse recovery time değerleriyle hızlı anahtarlama işlemleri gerçekleştirir. Vce(on) max 2.2V @ 15V, 12A koşullarında ölçülmüştür. Güç kaynakları, motor kontrol devreleri, DC-DC dönüştürücüler ve endüstriyel anahtarlama uygulamalarında kullanım için uygun bir seçenektir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 25 A |
| Gate Charge | 19 nC |
| IGBT Type | Trench |
| Input Type | Standard |
| Mounting Type | Surface Mount |
| Operating Temperature | 150°C (TJ) |
| Package / Case | SC-83 |
| Part Status | Active |
| Power - Max | 63 W |
| Reverse Recovery Time (trr) | 100 ns |
| Supplier Device Package | LDPAK |
| Switching Energy | 100µJ (on), 160µJ (off) |
| Td (on/off) @ 25°C | 32ns/85ns |
| Test Condition | 300V, 12A, 5Ohm, 15V |
| Vce(on) (Max) @ Vge, Ic | 2.2V @ 15V, 12A |
| Voltage - Collector Emitter Breakdown (Max) | 600 V |
