Transistörler - IGBT - Tekil

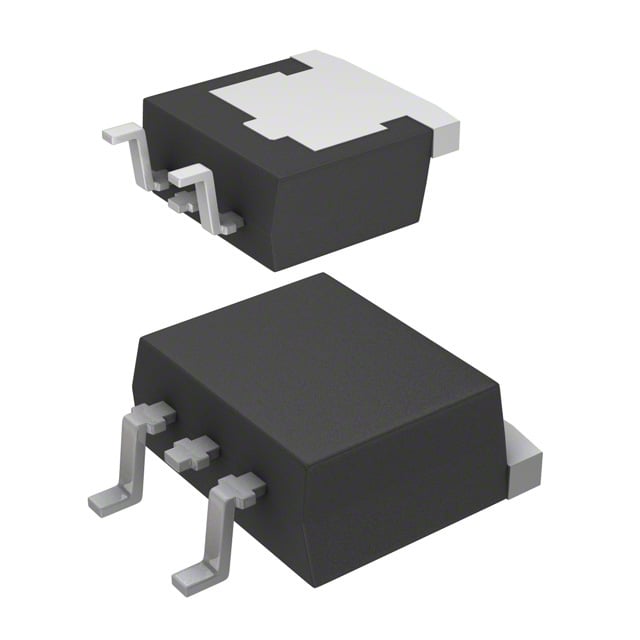

RJH60D1DPE-00#J3
IGBT 600V 20A 52W LDPAK
- Üretici
- Renesas Electronics Corporation
- Paket/Kılıf
- SC-83
- Kategori
- Transistörler - IGBT - Tekil
- Seri / Aile Numarası
- RJH60D1DPE
RJH60D1DPE-00#J3 Hakkında
Renesas Electronics Corporation tarafından üretilen RJH60D1DPE-00#J3, 600V Trench teknolojisi kullanılan bir IGBT transistördür. Maksimum 20A kolektör akımı ve 52W güç dağıtım kapasitesi ile tasarlanmıştır. SC-83 (LDPAK) yüzey montaj paketinde sunulan bu bileşen, 150°C işletme sıcaklığında çalışmaya uygundur. 13nC gate charge ve 30ns/42ns (on/off) gecikmesi, anahtarlama işlemlerde hızlı tepki sağlar. 100ns reverse recovery time ve düşük Vce(on) değeri (2.5V @ 15V, 10A) ile verimli çalışma özelliği gösterir. Güç kaynakları, invertörler, motor sürücüleri ve endüstriyel anahtarlama uygulamalarında kullanılır. Not: Bu ürün üretim dışı statüsündedir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 20 A |
| Gate Charge | 13 nC |
| IGBT Type | Trench |
| Input Type | Standard |
| Mounting Type | Surface Mount |
| Operating Temperature | 150°C (TJ) |
| Package / Case | SC-83 |
| Part Status | Obsolete |
| Power - Max | 52 W |
| Reverse Recovery Time (trr) | 100 ns |
| Supplier Device Package | LDPAK |
| Switching Energy | 100µJ (on), 130µJ (off) |
| Td (on/off) @ 25°C | 30ns/42ns |
| Test Condition | 300V, 10A, 5Ohm, 15V |
| Vce(on) (Max) @ Vge, Ic | 2.5V @ 15V, 10A |
| Voltage - Collector Emitter Breakdown (Max) | 600 V |
