Transistörler - IGBT - Tekil

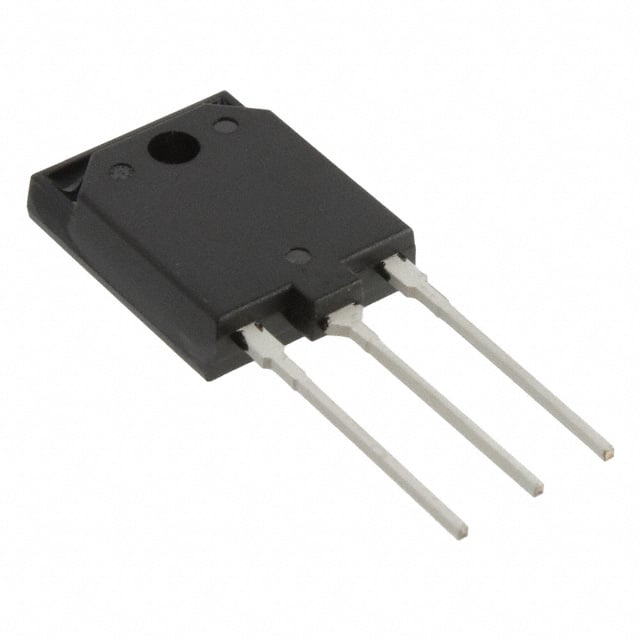

RJH60D0DPM-00#T1
IGBT 600V 45A 40W TO3PFM
- Üretici
- Renesas Electronics Corporation
- Paket/Kılıf
- TO-220-3 Full Pack
- Kategori
- Transistörler - IGBT - Tekil
- Seri / Aile Numarası
- RJH60D0DPM
RJH60D0DPM-00#T1 Hakkında
RJH60D0DPM-00#T1, Renesas Electronics tarafından üretilen 600V Trench IGBT transistördür. 45A maksimum kollektor akımı ve 40W güç disipasyonu kapasitesi ile tasarlanmıştır. TO-220-3 Through Hole paketinde sunulan bu bileşen, endüstriyel motor kontrolü, güç kaynakları, invertör devreleri ve anahtarlama uygulamalarında kullanılır. 100ns düşük reverse recovery time ve 40ns/80ns hızlı geçiş süreleri sayesinde verimli anahtarlama işlemi sağlar. 2.2V Vce(on) değeri ile ısıl kayıpları minimize eder. -40°C ile +150°C arası sıcaklık aralığında stabil çalışır. 46nC gate charge ve 230µJ/290µJ (on/off) switching energy değerleri ile güçlü driver kontrolü gerektirmez.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 45 A |
| Gate Charge | 46 nC |
| IGBT Type | Trench |
| Input Type | Standard |
| Mounting Type | Through Hole |
| Operating Temperature | 150°C (TJ) |
| Package / Case | TO-220-3 Full Pack |
| Part Status | Active |
| Power - Max | 40 W |
| Reverse Recovery Time (trr) | 100 ns |
| Supplier Device Package | TO-3PFM |
| Switching Energy | 230µJ (on), 290µJ (off) |
| Td (on/off) @ 25°C | 40ns/80ns |
| Test Condition | 300V, 22A, 5Ohm, 15V |
| Vce(on) (Max) @ Vge, Ic | 2.2V @ 15V, 22A |
| Voltage - Collector Emitter Breakdown (Max) | 600 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
