Transistörler - IGBT - Tekil
RJH60A85RDPE-00#J3

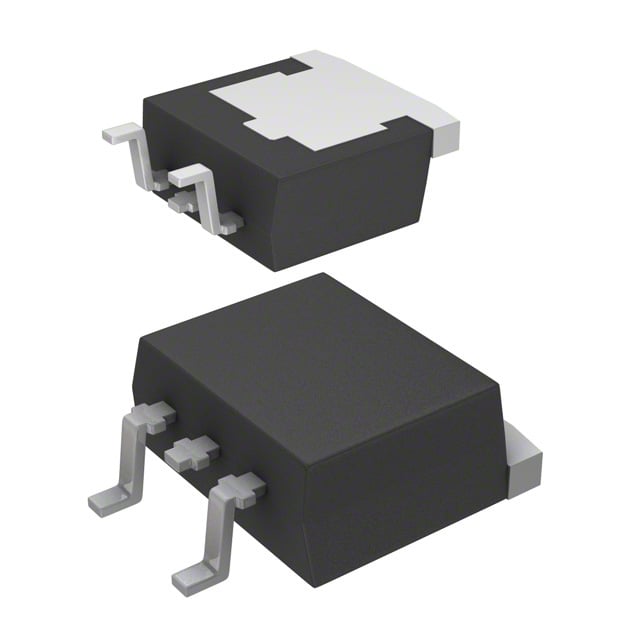

IGBT 600V 30A 113W LDPAK
- Üretici
- Renesas Electronics Corporation
- Paket/Kılıf
- SC-83
- Kategori
- Transistörler - IGBT - Tekil
- Seri / Aile Numarası
- RJH60A85RDPE
RJH60A85RDPE-00#J3 Hakkında
Renesas Electronics tarafından üretilen RJH60A85RDPE-00#J3, 600V breakdown voltajına sahip bir Trench IGBT transistörüdür. Maksimum 30A kolektör akımı ve 113W güç yayma kapasitesiyle tasarlanmıştır. SC-83 (LDPAK) paketinde Surface Mount montajı için uygun olan bu bileşen, endüstriyel sürücü devreleri, motor kontrol uygulamaları ve güç dönüştürücülerde kullanılmaktadır. 56nC gate charge değeriyle hızlı anahtarlama özellikleri sunar. Maksimum işletme sıcaklığı 150°C'dir. Vce(on) değeri 1.8V @ 15V, 15A koşullardadir. Ürün Obsolete statüsündedir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 30 A |
| Gate Charge | 56 nC |
| IGBT Type | Trench |
| Input Type | Standard |
| Mounting Type | Surface Mount |
| Operating Temperature | 150°C (TJ) |
| Package / Case | SC-83 |
| Part Status | Obsolete |
| Power - Max | 113 W |
| Reverse Recovery Time (trr) | 160 ns |
| Supplier Device Package | LDPAK |
| Switching Energy | 430µJ (on), 300µJ (off) |
| Td (on/off) @ 25°C | 40ns/86ns |
| Test Condition | 300V, 15A, 5Ohm, 15V |
| Vce(on) (Max) @ Vge, Ic | 1.8V @ 15V, 15A |
| Voltage - Collector Emitter Breakdown (Max) | 600 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
