Transistörler - IGBT - Tekil

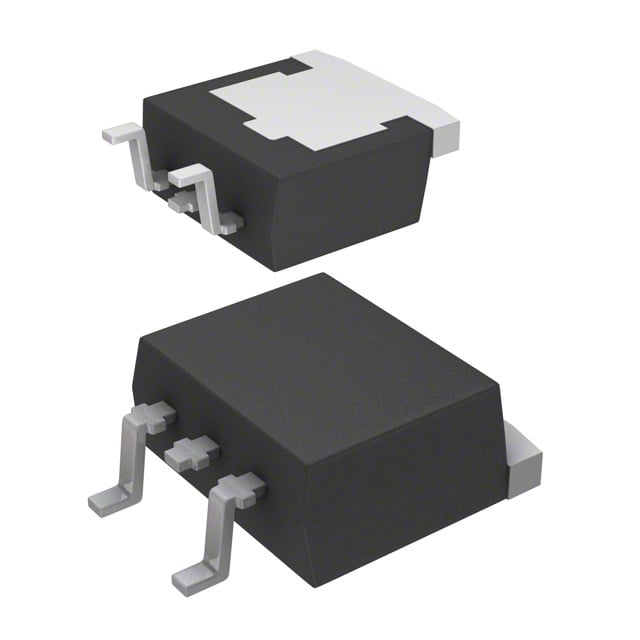

RJH60A83RDPE-00#J3
IGBT 600V 20A 52W LDPAK
- Üretici
- Renesas Electronics Corporation
- Paket/Kılıf
- SC-83
- Kategori
- Transistörler - IGBT - Tekil
- Seri / Aile Numarası
- RJH60A83RDPE
RJH60A83RDPE-00#J3 Hakkında
Renesas Electronics Corporation tarafından üretilen RJH60A83RDPE-00#J3, 600V kolektör-emitter kırılma voltajı ve 20A maksimum collector akımı ile çalışan bir Trench IGBT transistördür. SC-83 (LDPAK) paketinde sunulan bu bileşen, 52W maksimum güç dağıtım kapasitesine sahiptir. 2.6V Vce(on) değeri ile düşük iletim kaybı sağlar. 19.7 nC gate charge ve 31ns/54ns açılış/kapanış gecikmesi parametreleri hızlı anahtarlama uygulamaları için uygunluğunu gösterir. 130 ns ters iyileşme süresi, düşük çevrim kayıpları ile verimli enerji dönüştürme işlemlerini destekler. Endüstriyel kontrol, motor sürücüler, invertör ve SMPS uygulamalarında kullanılır. Maksimum işletme sıcaklığı 150°C (TJ) dir. Ürün şu anda üretilmemektedir (obsolete).
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 20 A |
| Gate Charge | 19.7 nC |
| IGBT Type | Trench |
| Input Type | Standard |
| Mounting Type | Surface Mount |
| Operating Temperature | 150°C (TJ) |
| Package / Case | SC-83 |
| Part Status | Obsolete |
| Power - Max | 52 W |
| Reverse Recovery Time (trr) | 130 ns |
| Supplier Device Package | LDPAK |
| Switching Energy | 230µJ (on), 160µJ (off) |
| Td (on/off) @ 25°C | 31ns/54ns |
| Test Condition | 300V, 10A, 5Ohm, 15V |
| Vce(on) (Max) @ Vge, Ic | 2.6V @ 15V, 10A |
| Voltage - Collector Emitter Breakdown (Max) | 600 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
