Transistörler - IGBT - Tekil

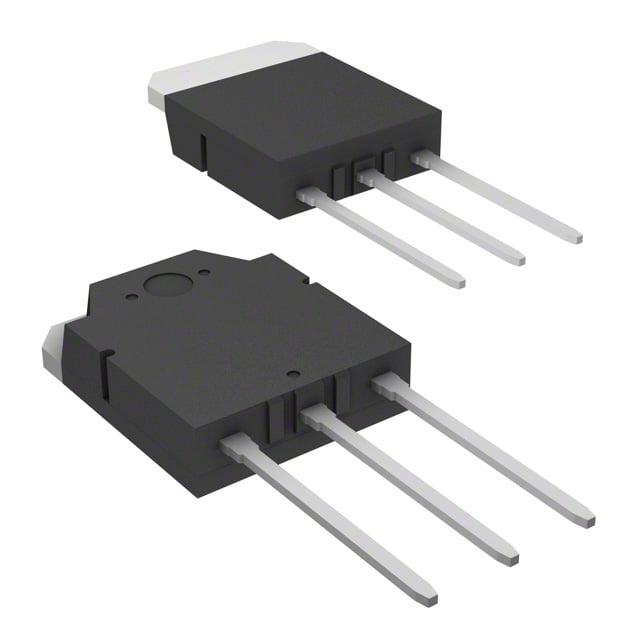

RJH1CV7DPK-00#T0
IGBT 1200V 70A 320W TO-3P
- Üretici
- Renesas Electronics Corporation
- Paket/Kılıf
- TO-220-3 Full Pack
- Kategori
- Transistörler - IGBT - Tekil
- Seri / Aile Numarası
- RJH1CV7DPK
RJH1CV7DPK-00#T0 Hakkında
Renesas Electronics Corporation tarafından üretilen RJH1CV7DPK-00#T0, 1200V kolektör-emitter gerilim derecelendirmesine sahip Trench IGBT transistörüdür. 70A maksimum kolektör akımı ve 320W güç derecelendirmesi ile yüksek gerilim anahtarlama uygulamalarında kullanılır. TO-220-3 through-hole paketlemesi ile güç elektronik devrelerine entegre edilir. Reverse recovery süresi 200ns, switching energy ise on için 3.2mJ, off için 2.5mJ olarak belirtilmiştir. 150°C junction sıcaklığına kadar işletim kapasitesine sahiptir. Endüstriyel güç dönüştürücüleri, motor sürücüleri, kaynak cihazları ve UPS sistemlerinde uygulanmaktadır. NOT: Bu bileşen üretimi sonlandırılmıştır (obsolete).
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 70 A |
| Gate Charge | 166 nC |
| IGBT Type | Trench |
| Input Type | Standard |
| Mounting Type | Through Hole |
| Operating Temperature | 150°C (TJ) |
| Package / Case | TO-220-3 Full Pack |
| Part Status | Obsolete |
| Power - Max | 320 W |
| Reverse Recovery Time (trr) | 200 ns |
| Supplier Device Package | TO-3P |
| Switching Energy | 3.2mJ (on), 2.5mJ (off) |
| Td (on/off) @ 25°C | 53ns/185ns |
| Test Condition | 600V, 35A, 5Ohm, 15V |
| Vce(on) (Max) @ Vge, Ic | 2.3V @ 15V, 35A |
| Voltage - Collector Emitter Breakdown (Max) | 1200 V |
