Transistörler - IGBT - Tekil

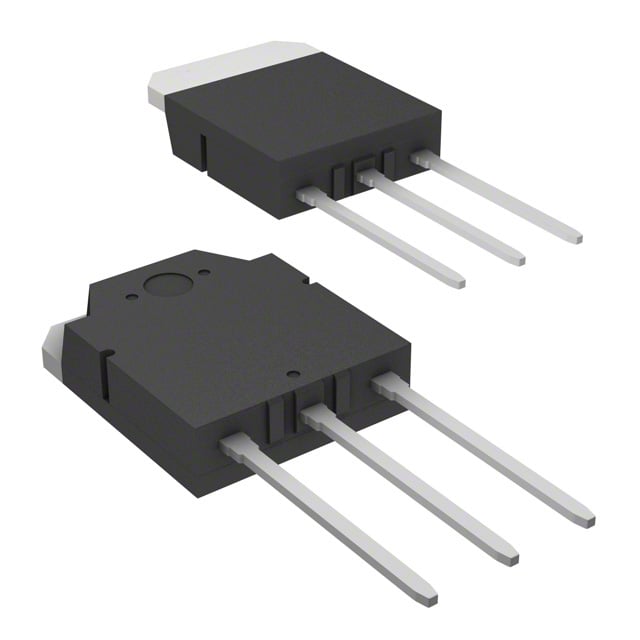

RJH1CV5DPK-00#T0
IGBT 1200V 50A 245W TO-3P
- Üretici
- Renesas Electronics Corporation
- Paket/Kılıf
- TO-220-3 Full Pack
- Kategori
- Transistörler - IGBT - Tekil
- Seri / Aile Numarası
- RJH1CV5DPK
RJH1CV5DPK-00#T0 Hakkında
Renesas Electronics tarafından üretilen RJH1CV5DPK-00#T0, 1200V kolektör-emiter breakdown voltajına sahip Trench IGBT transistörüdür. TO-220-3 paketinde sunulan bu bileşen, 50A maksimum kolektör akımı ve 245W güç dağıtım kapasitesi ile tasarlanmıştır. Vce(on) değeri 15V gate geriliminde 25A akımda 2.6V olup, düşük iletim kaybı sağlar. 72nC gate charge ve 42ns açılış / 105ns kapanış süresi ile hızlı anahtarlama özelliği gösterir. Reverse recovery time 170ns, switching energy ise açılışta 1.9mJ, kapanışta 1.5mJ'dir. 150°C maksimum junction sıcaklığında çalışabilen bu IGBT, endüstriyel uygulamalar, güç dönüştürücüler, motor sürücüleri ve UPS sistemlerinde kullanılır. Ürün mevcut üretimde bulunmamaktadır (Obsolete).
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 50 A |
| Gate Charge | 72 nC |
| IGBT Type | Trench |
| Input Type | Standard |
| Mounting Type | Through Hole |
| Operating Temperature | 150°C (TJ) |
| Package / Case | TO-220-3 Full Pack |
| Part Status | Obsolete |
| Power - Max | 245 W |
| Reverse Recovery Time (trr) | 170 ns |
| Supplier Device Package | TO-3P |
| Switching Energy | 1.9mJ (on), 1.5mJ (off) |
| Td (on/off) @ 25°C | 42ns/105ns |
| Test Condition | 600V, 25A, 5Ohm, 15V |
| Vce(on) (Max) @ Vge, Ic | 2.6V @ 15V, 25A |
| Voltage - Collector Emitter Breakdown (Max) | 1200 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
