Diyotlar - Doğrultucular - Tekil

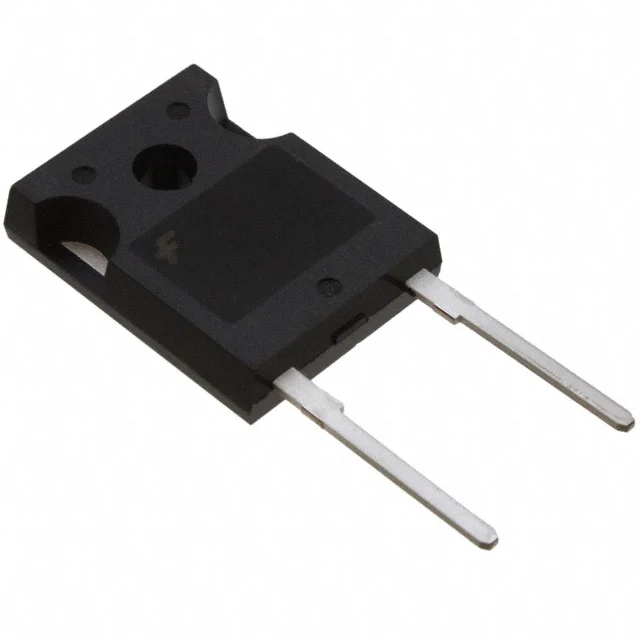

RHRG30120
DIODE GEN PURP 1200V 30A TO247-2
- Üretici
- onsemi
- Paket/Kılıf
- TO-247-2
- Kategori
- Diyotlar - Doğrultucular - Tekil
- Seri / Aile Numarası
- RHRG30120
RHRG30120 Hakkında
RHRG30120, onsemi tarafından üretilen 1200V 30A kapasiteli genel amaçlı doğrultma diyotudur. TO-247-2 paketinde sunulan bu bileşen, yüksek voltaj uygulamalarında anahtarlama ve doğrultma işlemleri için tasarlanmıştır. Fast recovery karakteristiğine sahip (85 ns reverse recovery time) olması, güç kaynakları, şarj devreleri, fotovoltaik inverterler ve endüstriyel doğrultma uygulamalarında kullanılmaya uygun kılmaktadır. -65°C ile 175°C arasında çalışabilir ve 3.2V @ 30A forward voltage ile standart performans gösterir. Through hole montaj tipi ile PCB'ye direkt lehimleme yapılır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Average Rectified (Io) | 30A |
| Current - Reverse Leakage @ Vr | 250 µA @ 1200 V |
| Diode Type | Standard |
| Mounting Type | Through Hole |
| Operating Temperature - Junction | -65°C ~ 175°C |
| Package / Case | TO-247-2 |
| Part Status | Active |
| Reverse Recovery Time (trr) | 85 ns |
| Speed | Fast Recovery =< 500ns, > 200mA (Io) |
| Supplier Device Package | TO-247-2 |
| Voltage - DC Reverse (Vr) (Max) | 1200 V |
| Voltage - Forward (Vf) (Max) @ If | 3.2 V @ 30 A |
Kaynaklar
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
