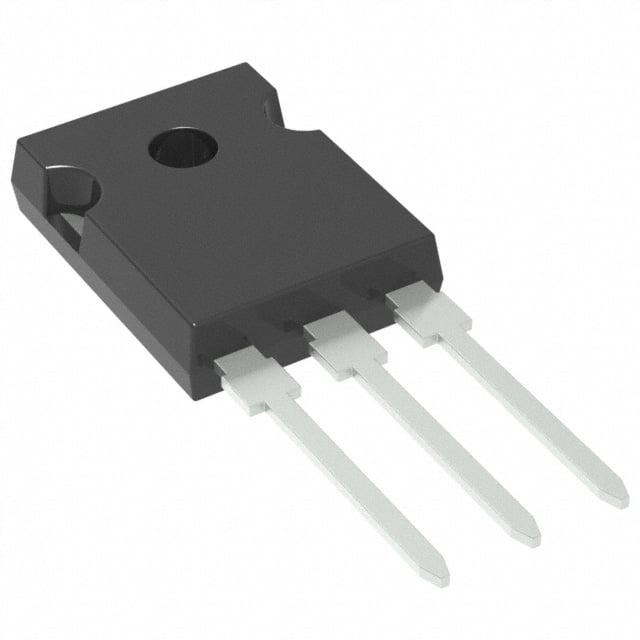

RGTH40TS65DGC13
HIGH-SPEED SWITCHING TYPE, 650V
- Üretici
- ROHM Semiconductor
- Paket/Kılıf
- TO-247-3
- Kategori
- Transistörler - IGBT - Tekil
- Seri / Aile Numarası
- RGTH40TS65D
RGTH40TS65DGC13 Hakkında
ROHM Semiconductor tarafından üretilen RGTH40TS65DGC13, 650V derecelendirilmiş Trench Field Stop türü IGBT transistördür. Maksimum 40A sürekli kollektör akımı ve 80A darbe akımı ile çalışabilen bu komponent, hızlı anahtarlama uygulamalarında kullanılır. 22ns açılma ve 73ns kapanma gecikmesi ile yüksek frekans anahtarlama devrelerinde tercih edilir. Vce(on) değeri 15V gate geriliminde 20A akımda 2.1V olup, düşük kapanma kaybı sağlar. TO-247-3 paketi ile monte edilen transistör, güç elektronikleri, motorların hız kontrolü, şarj cihazları ve inverter uygulamalarında yaygın olarak kullanılmaktadır. -40°C ile 175°C arasında çalışır ve maksimum 144W güç tüketir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 40 A |
| Current - Collector Pulsed (Icm) | 80 A |
| Gate Charge | 40 nC |
| IGBT Type | Trench Field Stop |
| Input Type | Standard |
| Mounting Type | Through Hole |
| Operating Temperature | -40°C ~ 175°C (TJ) |
| Package / Case | TO-247-3 |
| Part Status | Active |
| Power - Max | 144 W |
| Reverse Recovery Time (trr) | 58 ns |
| Supplier Device Package | TO-247G |
| Td (on/off) @ 25°C | 22ns/73ns |
| Test Condition | 400V, 20A, 10Ohm, 15V |
| Vce(on) (Max) @ Vge, Ic | 2.1V @ 15V, 20A |
| Voltage - Collector Emitter Breakdown (Max) | 650 V |
