Transistörler - IGBT - Tekil

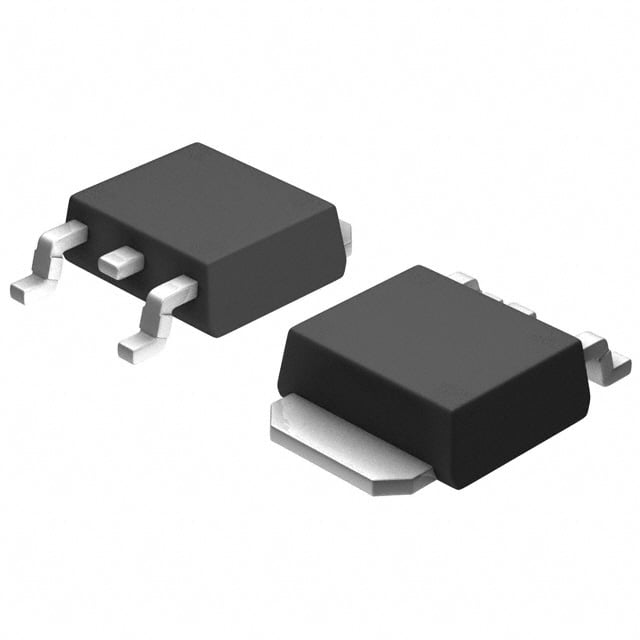

RGPR10BM40FHTL
IGBT
- Üretici
- ROHM Semiconductor
- Paket/Kılıf
- TO-252-3
- Kategori
- Transistörler - IGBT - Tekil
- Seri / Aile Numarası
- RGPR10BM40FH
RGPR10BM40FHTL Hakkında
ROHM Semiconductor tarafından üretilen RGPR10BM40FHTL, Standard Input Type IGBT transistörüdür. 20A maksimum collector akımı, 460V collector-emitter breakdown gerilimi ve 2.0V (5V, 10A şartlarında) Vce(on) değerleri ile orta güç anahtarlama uygulamalarında kullanılır. 107W maksimum güç kapasitesi ve 14nC gate charge karakteristiği ile hızlı anahtarlama davranışı sağlar. 500ns açılış ve 4µs kapanış süresi (25°C'de, 300V/8A/100Ohm test koşullarında) ile motor kontrolü, güç kaynakları ve endüstriyel invertör devreleri gibi uygulamalarda çalışabilir. TO-252 DPak (SC-63) yüzey montaj paketi ile tasarlanmıştır. -40°C ile 75°C arasında çalışır. Eski tasarımlar için bileşen olup yeni tasarımlara önerilmemektedir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 20 A |
| Gate Charge | 14 nC |
| Input Type | Standard |
| Mounting Type | Surface Mount |
| Operating Temperature | -40°C ~ 75°C (TJ) |
| Package / Case | TO-252-3, DPak (2 Leads + Tab), SC-63 |
| Part Status | Not For New Designs |
| Power - Max | 107 W |
| Supplier Device Package | TO-252 |
| Td (on/off) @ 25°C | 500ns/4µs |
| Test Condition | 300V, 8A, 100Ohm, 5V |
| Vce(on) (Max) @ Vge, Ic | 2.0V @ 5V, 10A |
| Voltage - Collector Emitter Breakdown (Max) | 460 V |
