Transistörler - IGBT - Tekil

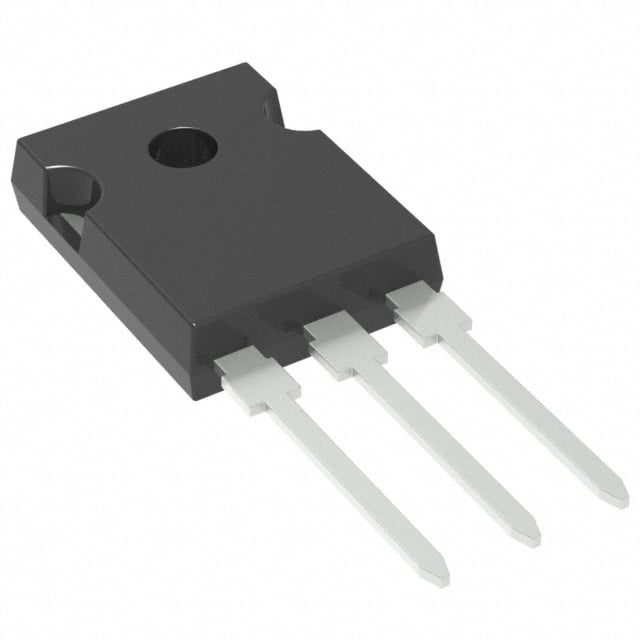

RGCL80TS60DGC13
LOW VCE(SAT) TYPE, 600V 40A, FRD
- Üretici
- ROHM Semiconductor
- Paket/Kılıf
- TO-247-3
- Kategori
- Transistörler - IGBT - Tekil
- Seri / Aile Numarası
- RGCL80TS60DGC13
RGCL80TS60DGC13 Hakkında
RGCL80TS60DGC13, ROHM Semiconductor tarafından üretilen 600V 40A rated IGBT transistördür. Trench Field Stop teknolojisine dayalı bu bileşen, düşük VCE(sat) değeri (1.8V @ 40A) ile enerji verimli uygulamalar için tasarlanmıştır. Maksimum 65A sürekli akım ve 160A pulse akım kapasitesine sahiptir. İleri kurtarma diyotu (FRD) entegre edilerek, hızlı anahtarlama ve düşük ters kurtarma zamanı (58ns) sağlar. TO-247-3 paket ile Through Hole montajına uyumludur. -40°C ile 175°C arasında çalışmaya dayanıklı olan bu IGBT, endüstriyel konvertörler, motor sürücüleri, inverterler ve güç kaynakları gibi yüksek güç uygulamalarında kullanılır. 148W maksimum güç disipasyonu ve 98nC gate charge özelliği ile kontrol devresi tasarımında esneklik sağlar.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 65 A |
| Current - Collector Pulsed (Icm) | 160 A |
| Gate Charge | 98 nC |
| IGBT Type | Trench Field Stop |
| Input Type | Standard |
| Mounting Type | Through Hole |
| Operating Temperature | -40°C ~ 175°C (TJ) |
| Package / Case | TO-247-3 |
| Part Status | Active |
| Power - Max | 148 W |
| Reverse Recovery Time (trr) | 58 ns |
| Supplier Device Package | TO-247G |
| Switching Energy | 1.11mJ (on), 1.68mJ (off) |
| Td (on/off) @ 25°C | 53ns/227ns |
| Test Condition | 400V, 40A, 10Ohm, 15V |
| Vce(on) (Max) @ Vge, Ic | 1.8V @ 15V, 40A |
| Voltage - Collector Emitter Breakdown (Max) | 600 V |
