Transistörler - IGBT - Tekil

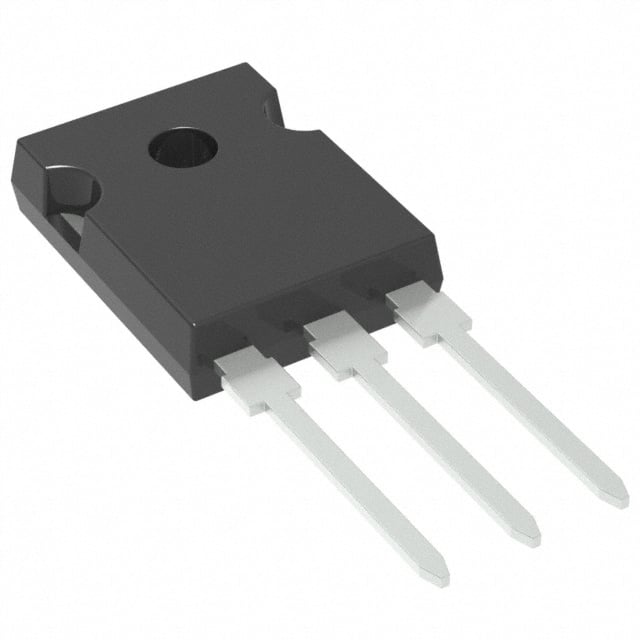

RGCL60TS60GC13
LOW VCE(SAT) TYPE, 600V 30A, TO-
- Üretici
- ROHM Semiconductor
- Paket/Kılıf
- TO-247-3
- Kategori
- Transistörler - IGBT - Tekil
- Seri / Aile Numarası
- RGCL60TS60GC
RGCL60TS60GC13 Hakkında
ROHM Semiconductor tarafından üretilen RGCL60TS60GC13, 600V derecelendirilmiş bir tekil IGBT transistörüdür. Trench Field Stop teknolojisine dayanan bu komponent, düşük saturasyon voltajı (1.8V @ 15V, 30A) ile karakterize edilmiştir. 30A nominal ve 48A maksimum kolektor akımı kapasitesine sahip olan cihaz, TO-247-3 paketinde sunulmaktadır. 111W maksimum gücü ve -40°C ile +175°C arasındaki geniş çalışma sıcaklığı aralığı, sanayi uygulamalarına uygunluğu gösterir. Düşük geçiş kaybı karakteristiği (switching energy: 770µJ on, 1.11mJ off) ve hızlı anahtarlama zamanı (44ns on, 186ns off) nedeniyle DC-DC konvertörler, motor sürücüleri ve güç yönetimi devrelerinde yaygın olarak kullanılmaktadır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 48 A |
| Current - Collector Pulsed (Icm) | 120 A |
| Gate Charge | 68 nC |
| IGBT Type | Trench Field Stop |
| Input Type | Standard |
| Mounting Type | Through Hole |
| Operating Temperature | -40°C ~ 175°C (TJ) |
| Package / Case | TO-247-3 |
| Part Status | Active |
| Power - Max | 111 W |
| Supplier Device Package | TO-247G |
| Switching Energy | 770µJ (on), 1.11mJ (off) |
| Td (on/off) @ 25°C | 44ns/186ns |
| Test Condition | 400V, 30A, 10Ohm, 15V |
| Vce(on) (Max) @ Vge, Ic | 1.8V @ 15V, 30A |
| Voltage - Collector Emitter Breakdown (Max) | 600 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
