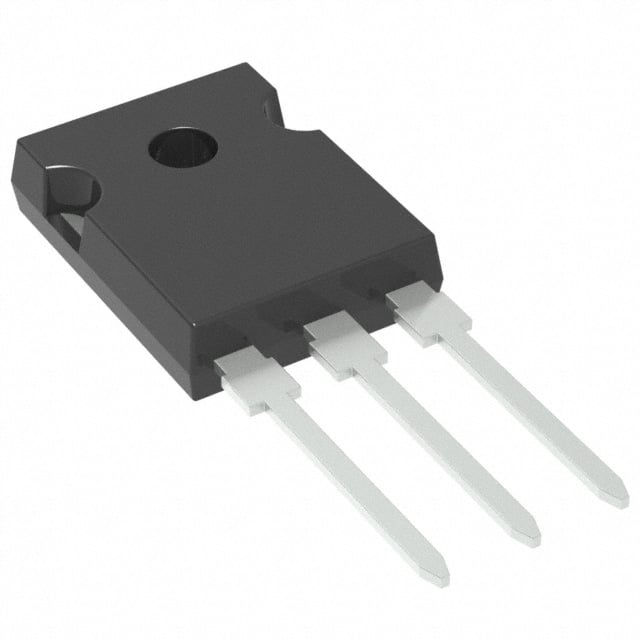

RGCL60TS60DGC13
LOW VCE(SAT) TYPE, 600V 30A, FRD
- Üretici
- ROHM Semiconductor
- Paket/Kılıf
- TO-247-3
- Kategori
- Transistörler - IGBT - Tekil
- Seri / Aile Numarası
- RGCL60TS60DGC13
RGCL60TS60DGC13 Hakkında
ROHM Semiconductor tarafından üretilen RGCL60TS60DGC13, 600V çalışma voltajında ve 30A nominal akımında tasarlanmış bir Trench Field Stop tipi IGBT transistördür. Low VCE(SAT) karakteristiği ile enerji kaybını azaltır. Fast Recovery Diode (FRD) içeren bu bileşen, güç dönüştürme devrelerinde, inverter ve motor kontrol uygulamalarında kullanılır. 48A maximum kolektör akımı ve 120A pulse akımı kapasitesi ile yüksek güç yoğunluğu gerektiren uygulamalara uygundur. TO-247-3 paketinde gelen komponent, -40°C ile 175°C arasında çalışabilir ve maksimum 111W güç tüketiminde tasarlanmıştır. 68nC gate charge ve 44/186ns on/off gecikmesi ile hızlı anahtarlama özelliklerine sahiptir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 48 A |
| Current - Collector Pulsed (Icm) | 120 A |
| Gate Charge | 68 nC |
| IGBT Type | Trench Field Stop |
| Input Type | Standard |
| Mounting Type | Through Hole |
| Operating Temperature | -40°C ~ 175°C (TJ) |
| Package / Case | TO-247-3 |
| Part Status | Active |
| Power - Max | 111 W |
| Reverse Recovery Time (trr) | 58 ns |
| Supplier Device Package | TO-247G |
| Switching Energy | 770µJ (on), 1.11mJ (off) |
| Td (on/off) @ 25°C | 44ns/186ns |
| Test Condition | 400V, 30A, 10Ohm, 15V |
| Vce(on) (Max) @ Vge, Ic | 1.8V @ 15V, 30A |
| Voltage - Collector Emitter Breakdown (Max) | 600 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
