Transistörler - FET, MOSFET - Diziler

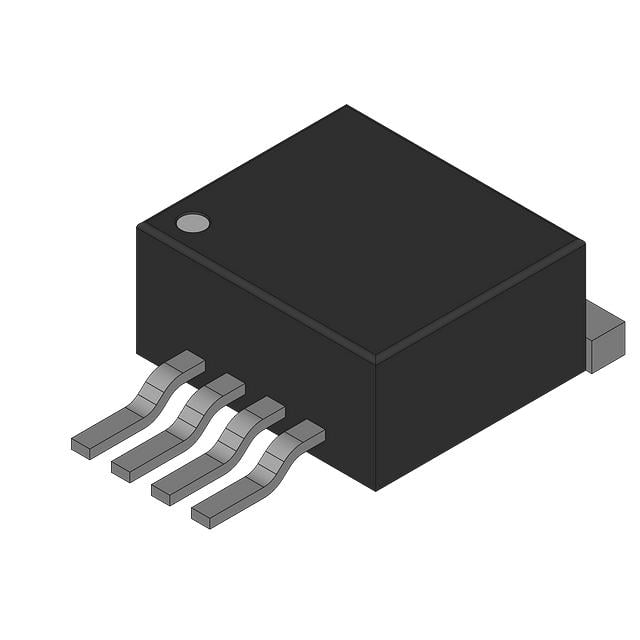

RF3S49092SM9A
P-CHANNEL POWER MOSFET
- Üretici
- Rochester Electronics
- Paket/Kılıf
- TO-263-6
- Seri / Aile Numarası
- RF3S49092SM9A
RF3S49092SM9A Hakkında
RF3S49092SM9A, Rochester Electronics tarafından üretilen N ve P-Channel Power MOSFET dizi bileşenidir. Logic Level Gate özelliğine sahip bu transistör, 12V Drain-Source gerilimi ve 20A sürekli drenaj akımı kapasitesi ile tasarlanmıştır. 60mΩ RDS(on) değeri ile düşük iletim direncine sahiptir. Surface Mount teknolojisinde TO-263-6 (D²Pak) paketinde sunulur. -55°C ile +175°C arasında çalışabilir ve maksimum 50W güç tüketimi özelliğine sahiptir. Anahtarlama uygulamaları, motor sürücüleri, güç yönetimi ve DC-DC dönüştürücülerde yaygın olarak kullanılır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 20A (Tc), 10A (Tc) |
| Drain to Source Voltage (Vdss) | 12V |
| FET Feature | Logic Level Gate |
| FET Type | N and P-Channel |
| Gate Charge (Qg) (Max) @ Vgs | 25nC @ 10V, 24nC @ 10V |
| Input Capacitance (Ciss) (Max) @ Vds | 750pF @ 10V, 775pF @ 10V |
| Mounting Type | Surface Mount |
| Operating Temperature | -55°C ~ 175°C (TJ) |
| Package / Case | TO-263-6, D²Pak (5 Leads + Tab), TO-263BA |
| Part Status | Active |
| Power - Max | 50W (Tc) |
| Rds On (Max) @ Id, Vgs | 60mOhm @ 20A, 5V, 140mOhm @ 10A, 5V |
| Supplier Device Package | TO-263-5 |
| Vgs(th) (Max) @ Id | 1V @ 250µA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
