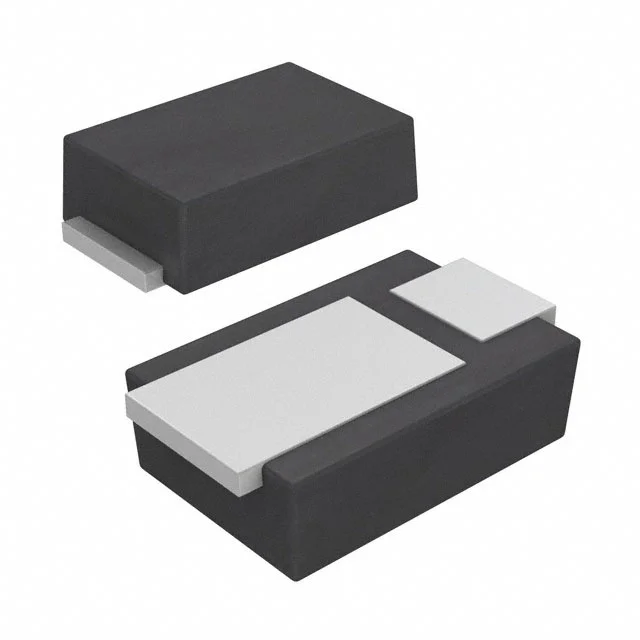

RBR1VWM40ATFTR
LOW VF, 40V, 1A, SCHOTTKY BARRIE
- Üretici
- ROHM Semiconductor
- Paket/Kılıf
- 2-SMD
- Kategori
- Diyotlar - Doğrultucular - Tekil
- Seri / Aile Numarası
- RBR1VWM40AT
RBR1VWM40ATFTR Hakkında
RBR1VWM40ATFTR, ROHM Semiconductor tarafından üretilen 40V/1A Schottky barrier diyotudur. Düşük forward voltage (520mV @ 1A) ile karakterize edilen bu diyot, hızlı anahtarlama uygulamaları için tasarlanmıştır. 150°C'ye kadar çalışabilen bu bileşen, AC/DC güç kaynakları, anahtarlamalı güç kaynakları (SMPS), doğrultucu devreler ve RF uygulamalarında kullanılır. Surface mount PMDE paketinde sunulan komponent, kompakt tasarımlarda tercih edilmektedir. Fast recovery özelliği sayesinde 500ns altında anahtarlama hızına sahiptir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Average Rectified (Io) | 1A |
| Current - Reverse Leakage @ Vr | 50 µA @ 40 V |
| Diode Type | Schottky |
| Mounting Type | Surface Mount |
| Operating Temperature - Junction | 150°C |
| Package / Case | 2-SMD, Flat Lead |
| Part Status | Active |
| Speed | Fast Recovery =< 500ns, > 200mA (Io) |
| Supplier Device Package | PMDE |
| Voltage - DC Reverse (Vr) (Max) | 40 V |
| Voltage - Forward (Vf) (Max) @ If | 520 mV @ 1 A |
