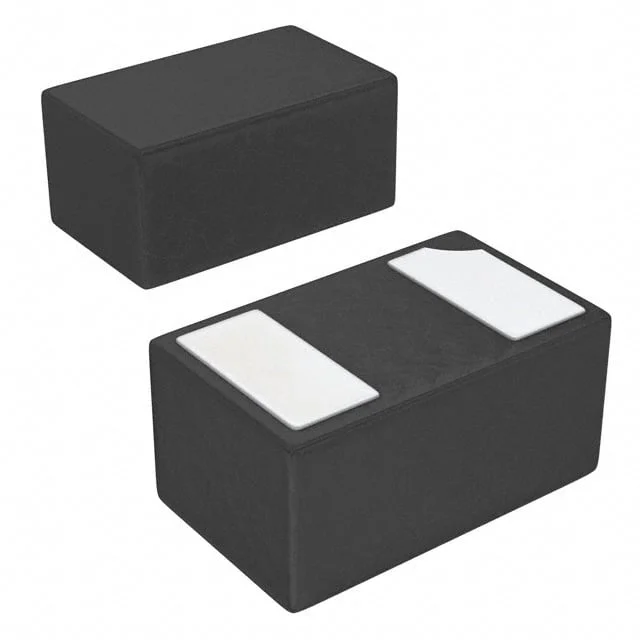

RB521S-30L2-TP
DIODE SCHOTTKY 30V 100MA 2TDFN
- Paket/Kılıf
- 0402 (1006 Metric)
- Kategori
- Diyotlar - Doğrultucular - Tekil
- Seri / Aile Numarası
- RB521S
RB521S-30L2-TP Hakkında
RB521S-30L2-TP, Micro Commercial Components tarafından üretilen yüksek hızlı Schottky doğrultma diyotudur. 30V ters gerilim ve 100mA ortalama doğrultulmuş akım kapasitesiyle düşük güç uygulamalarında kullanılır. 350mV maksimum ön yönlü gerilim ve 10µA ters sızıntı akımı özellikleri sayesinde verimli anahtarlama ve doğrultma işlemlerinde tercih edilir. 0402 (1006 Metric) yüzey montajlı paket tipinde sunulan bu bileşen, güç kaynakları, anahtarlama devreleri, RF uygulamaları ve düşük voltaj AC/DC dönüştürücülerinde yaygın olarak kullanılmaktadır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Average Rectified (Io) | 100mA |
| Current - Reverse Leakage @ Vr | 10 µA @ 10 V |
| Diode Type | Schottky |
| Mounting Type | Surface Mount |
| Operating Temperature - Junction | 125°C (Max) |
| Package / Case | 0402 (1006 Metric) |
| Part Status | Active |
| Speed | Small Signal =< 200mA (Io), Any Speed |
| Supplier Device Package | 2-DFN1006 |
| Voltage - DC Reverse (Vr) (Max) | 30 V |
| Voltage - Forward (Vf) (Max) @ If | 350 mV @ 10 mA |
Kaynaklar
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
