Diyotlar - Doğrultucular - Tekil

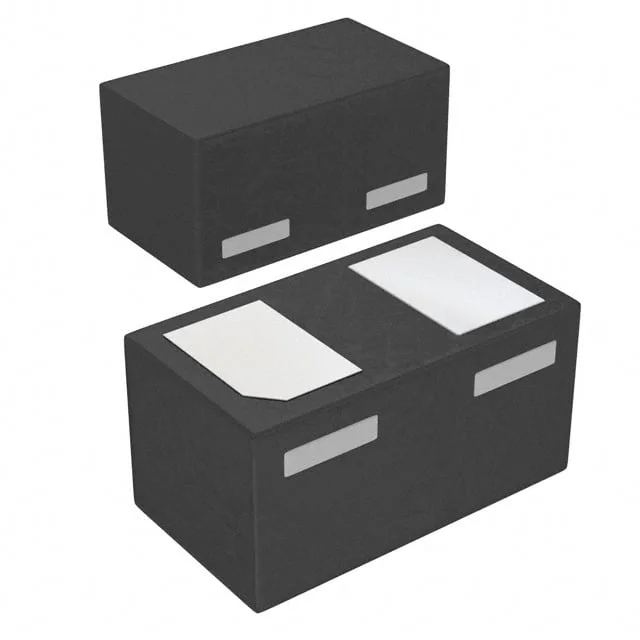

RB521S-30DP-TP
DIODE SCHOTTKY 30V 100MA 0201
- Paket/Kılıf
- 0201 (0603 Metric)
- Kategori
- Diyotlar - Doğrultucular - Tekil
- Seri / Aile Numarası
- RB521S
RB521S-30DP-TP Hakkında
RB521S-30DP-TP, Micro Commercial Components tarafından üretilen yüksek hızlı Schottky doğrultucu diyottur. 30V ters kaynak voltajı ve 100mA ortalama doğrultulmuş akım kapasitesi ile DC güç kaynakları, anahtarlı mod beslemeler ve diğer doğrultma uygulamalarında kullanılır. 500ns'den daha hızlı eriş ve kurtarma süresi, 800mV maksimum forward voltajı ile düşük güç kaybı sağlar. Surface mount 0201 paketinde sağlanan bileşen, kompakt tasarımlar ve yüksek yoğunluklu PCB uygulamaları için uygundur. -55°C ile +125°C arasında çalışabilir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Average Rectified (Io) | 100mA |
| Current - Reverse Leakage @ Vr | 50 µA @ 30 V |
| Diode Type | Schottky |
| Mounting Type | Surface Mount |
| Operating Temperature - Junction | 125°C (Max) |
| Package / Case | 0201 (0603 Metric) |
| Part Status | Active |
| Speed | Fast Recovery =< 500ns, > 200mA (Io) |
| Supplier Device Package | 0201 |
| Voltage - DC Reverse (Vr) (Max) | 30 V |
| Voltage - Forward (Vf) (Max) @ If | 800 mV @ 100 mA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
