Diyotlar - Doğrultucular - Tekil

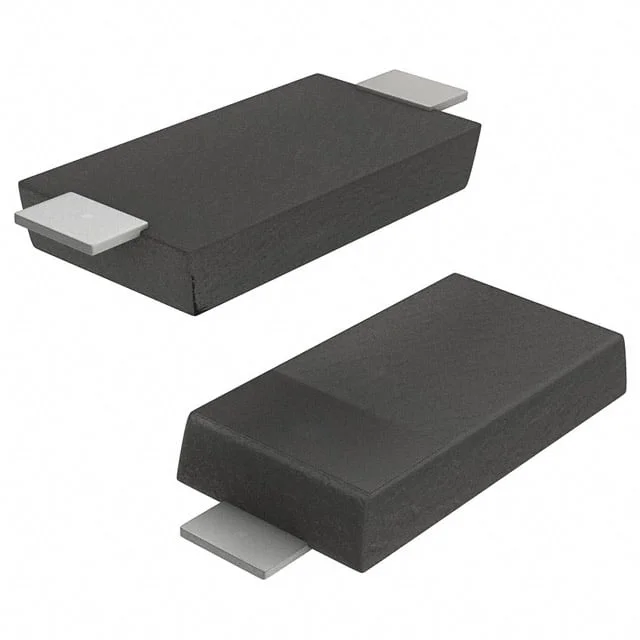

RB521G-30HF
DIODE SCHOTTKY 30V 100MA SOD723
- Üretici
- Comchip Technology
- Paket/Kılıf
- SOD-723
- Kategori
- Diyotlar - Doğrultucular - Tekil
- Seri / Aile Numarası
- RB521G
RB521G-30HF Hakkında
RB521G-30HF, Comchip Technology tarafından üretilen yüksek hızlı Schottky doğrultucu diyottur. 30V ters voltaj ve 100mA ortalama doğrultulmuş akım ile tasarlanmıştır. 350mV maksimum ileri voltaj düşümü (10mA'de) sayesinde düşük güç kaybı sağlar. SOD-723 yüzey montaj paketi, küçük ve kompakt uygulamalar için uygundur. Sürü hızı small signal kategorisinde yer alan bu diyot, düşük voltaj güç kaynakları, RF uygulamaları, anahtarlama devreleri ve lojik devreler gibi alanlarda kullanılır. -125°C'ye kadar çalışabilir ve 10µA maksimum ters sızıntı akımına sahiptir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Average Rectified (Io) | 100mA |
| Current - Reverse Leakage @ Vr | 10 µA @ 10 V |
| Diode Type | Schottky |
| Mounting Type | Surface Mount |
| Operating Temperature - Junction | 125°C (Max) |
| Package / Case | SOD-723 |
| Part Status | Active |
| Speed | Small Signal =< 200mA (Io), Any Speed |
| Supplier Device Package | SOD-723 |
| Voltage - DC Reverse (Vr) (Max) | 30 V |
| Voltage - Forward (Vf) (Max) @ If | 350 mV @ 10 mA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
