Diyotlar - Doğrultucular - Tekil

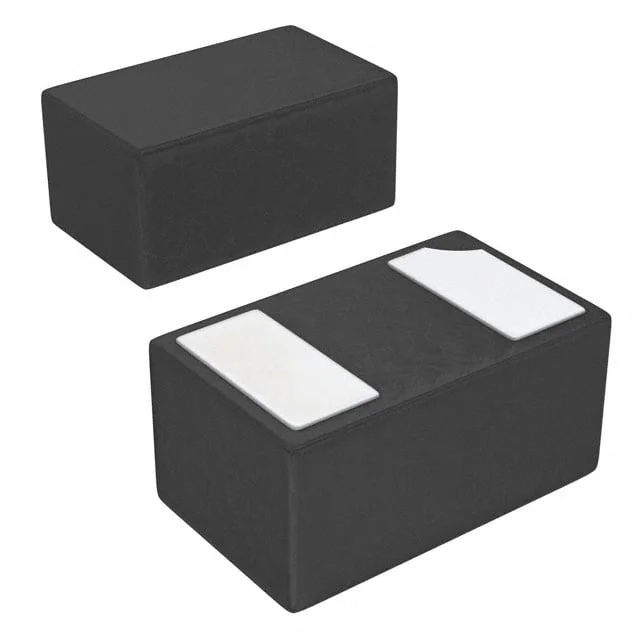

RB520S-30L2-TP
DIODE SCHOTTKY 30V 100MA 2TDFN
- Paket/Kılıf
- 0402 (1006 Metric)
- Kategori
- Diyotlar - Doğrultucular - Tekil
- Seri / Aile Numarası
- RB520S
RB520S-30L2-TP Hakkında
RB520S-30L2-TP, Micro Commercial Components tarafından üretilen yüksek hızlı Schottky doğrultma diyotudur. 30V maksimum ters gerilim ve 100mA ortalama doğrultulmuş akım desteğiyle, güç kaynakları, DC-DC dönüştürücüler ve anahtarlama devrelerinde kullanılır. 450mV tipik ileri gerilim düşüşü ve 500nA ters sızıntı akımı ile düşük güç kaybı sağlar. 0402 (1006 Metric) yüzey montajlı paket içinde gelen bileşen, kompakt tasarımlar için uygundur. -55°C ile +125°C çalışma sıcaklık aralığında güvenilir performans sunar.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Average Rectified (Io) | 100mA |
| Current - Reverse Leakage @ Vr | 500 nA @ 10 V |
| Diode Type | Schottky |
| Mounting Type | Surface Mount |
| Operating Temperature - Junction | 125°C (Max) |
| Package / Case | 0402 (1006 Metric) |
| Part Status | Active |
| Speed | Small Signal =< 200mA (Io), Any Speed |
| Supplier Device Package | 2-DFN1006 |
| Voltage - DC Reverse (Vr) (Max) | 30 V |
| Voltage - Forward (Vf) (Max) @ If | 450 mV @ 10 mA |
Kaynaklar
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
