Diyotlar - Doğrultucular - Tekil

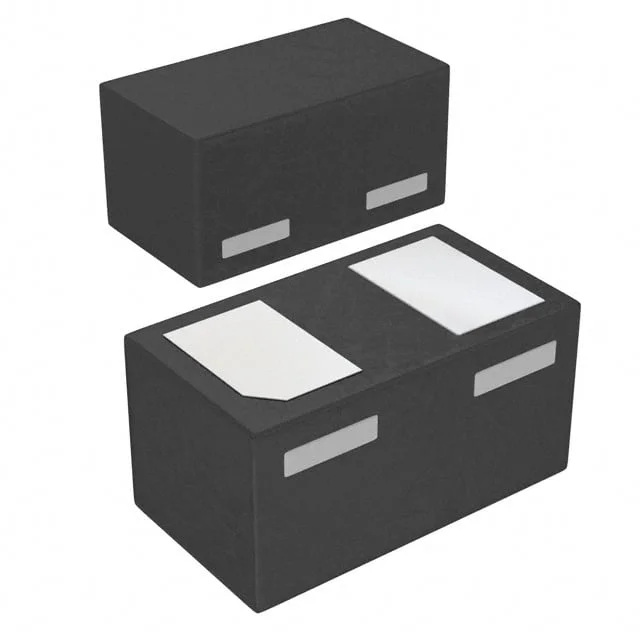

RB520S-30EP-TP
DIODE SCHOTTKY 30V 100MA 0201B
- Paket/Kılıf
- 0201 (0603 Metric)
- Kategori
- Diyotlar - Doğrultucular - Tekil
- Seri / Aile Numarası
- RB520S
RB520S-30EP-TP Hakkında
RB520S-30EP-TP, Micro Commercial Components tarafından üretilen yüksek hızlı Schottky diyotudur. 30V maksimum reverse voltaj ve 100mA ortalama doğrultulmuş akım kapasitesine sahiptir. Düşük forward voltage düşüşü (850mV @ 100mA) ve minimal reverse leakage akımı (20µA @ 30V) özellikleri sayesinde anahtarlama devreleri, güç kaynakları, DC-DC dönüştürücüler ve analog anahtarlama uygulamalarında kullanılır. 0201 (0603 Metric) yüzey monte paketinde sunulan bu diyot, küçük form faktör gerektiren kompakt elektronik tasarımlara uygundur. Maksimum junction sıcaklığı 125°C'dir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Average Rectified (Io) | 100mA (DC) |
| Current - Reverse Leakage @ Vr | 20 µA @ 30 V |
| Diode Type | Schottky |
| Mounting Type | Surface Mount |
| Operating Temperature - Junction | 125°C (Max) |
| Package / Case | 0201 (0603 Metric) |
| Part Status | Obsolete |
| Speed | Small Signal =< 200mA (Io), Any Speed |
| Supplier Device Package | 0201-B |
| Voltage - DC Reverse (Vr) (Max) | 30 V |
| Voltage - Forward (Vf) (Max) @ If | 850 mV @ 100 mA |
Kaynaklar
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
