Diyotlar - Doğrultucular - Tekil

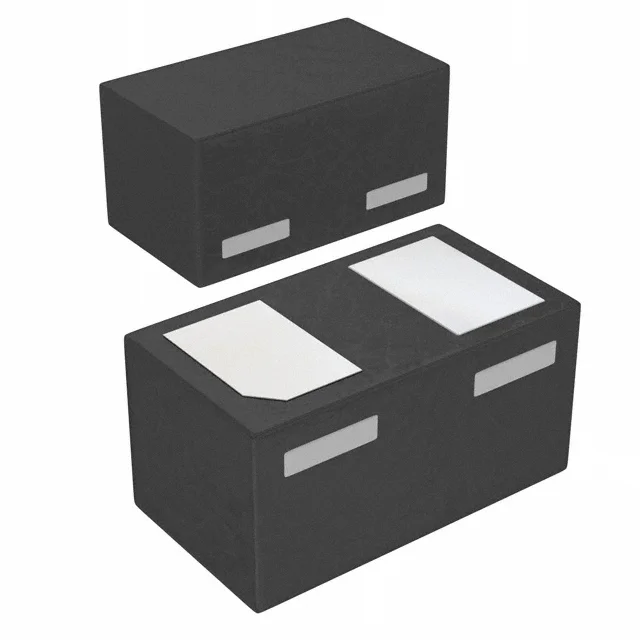

RB520S-30DP-TP
DIODE SCHOTTKY 30V 100MA 0201
- Paket/Kılıf
- 0201 (0603 Metric)
- Kategori
- Diyotlar - Doğrultucular - Tekil
- Seri / Aile Numarası
- RB520S
RB520S-30DP-TP Hakkında
RB520S-30DP-TP, Micro Commercial Components tarafından üretilen yüksek hızlı Schottky doğrultma diyotudur. 30V maksimum reverse voltaj ve 100mA ortalama doğrultmalı akım kapasitesi ile tasarlanmıştır. 0201 SMD paketinde sunulan bu bileşen, 850mV forward voltage ve 500ns'den daha hızlı recovery time özellikleriyle yüksek frekanslı uygulamalarda kullanılır. Anahtarlama güç kaynakları, doğrultma devreleri, sinyalgeçit uygulamaları ve düşük voltajlı DC/DC dönüştürücüler gibi uygulamalarda tercih edilir. Maksimum 125°C junction sıcaklığında çalışabilir ve 30V'da 20µA ters akım özelliği gösterir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Average Rectified (Io) | 100mA |
| Current - Reverse Leakage @ Vr | 20 µA @ 30 V |
| Diode Type | Schottky |
| Mounting Type | Surface Mount |
| Operating Temperature - Junction | 125°C (Max) |
| Package / Case | 0201 (0603 Metric) |
| Part Status | Active |
| Speed | Fast Recovery =< 500ns, > 200mA (Io) |
| Supplier Device Package | 0201 |
| Voltage - DC Reverse (Vr) (Max) | 30 V |
| Voltage - Forward (Vf) (Max) @ If | 850 mV @ 100 mA |
Kaynaklar
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
