Diyotlar - Doğrultucular - Diziler

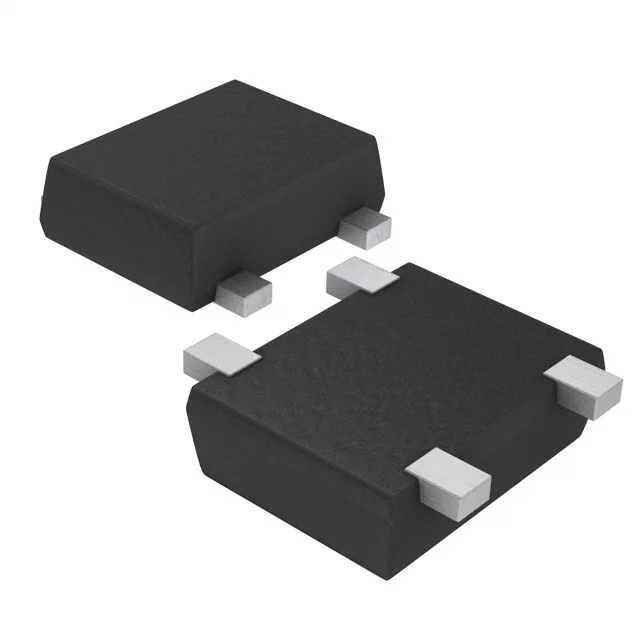

RB480YT2R
DIODE ARRAY SCHOTTKY 30V EMD4
- Üretici
- ROHM Semiconductor
- Paket/Kılıf
- SC-75-4
- Kategori
- Diyotlar - Doğrultucular - Diziler
- Seri / Aile Numarası
- RB480
RB480YT2R Hakkında
RB480YT2R, ROHM Semiconductor tarafından üretilen 2 bağımsız Schottky diyottan oluşan bir diyot dizi bileşenidir. SC-75-4 (SOT-543) yüzey montaj paketinde sunulan bu komponent, 30V ters gerilim yeteneğine ve diode başına 100mA ortalama doğrultulmuş akım kapasitesine sahiptir. 530mV forward voltage karakteristiği ile düşük güç kaybı sağlar. Yüksek hızlı anahtarlama uygulamalarında, güç kaynakları, konverterler ve sinyal işleme devrelerinde kullanılmaya uygundur. Maksimum 125°C işletme sıcaklığı ve 1µA ters kaçak akımı ile güvenilir performans sunar. Paket başına iki ayrı diyot içermesi, kompakt tasarımlar için avantajlıdır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Average Rectified (Io) (per Diode) | 100mA |
| Current - Reverse Leakage @ Vr | 1 µA @ 10 V |
| Diode Configuration | 2 Independent |
| Diode Type | Schottky |
| Mounting Type | Surface Mount |
| Operating Temperature - Junction | 125°C (Max) |
| Package / Case | SC-75-4, SOT-543 |
| Part Status | Obsolete |
| Speed | Small Signal =< 200mA (Io), Any Speed |
| Supplier Device Package | EMD4 |
| Voltage - DC Reverse (Vr) (Max) | 30 V |
| Voltage - Forward (Vf) (Max) @ If | 530 mV @ 100 mA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
