Diyotlar - Doğrultucular - Diziler
RB480Y-90FHT2R
DIODE (RECTIFIER FRD) 90V-VRM 90
- Üretici
- ROHM Semiconductor
- Paket/Kılıf
- SC-75-4
- Kategori
- Diyotlar - Doğrultucular - Diziler
- Seri / Aile Numarası
- RB480Y
RB480Y-90FHT2R Hakkında

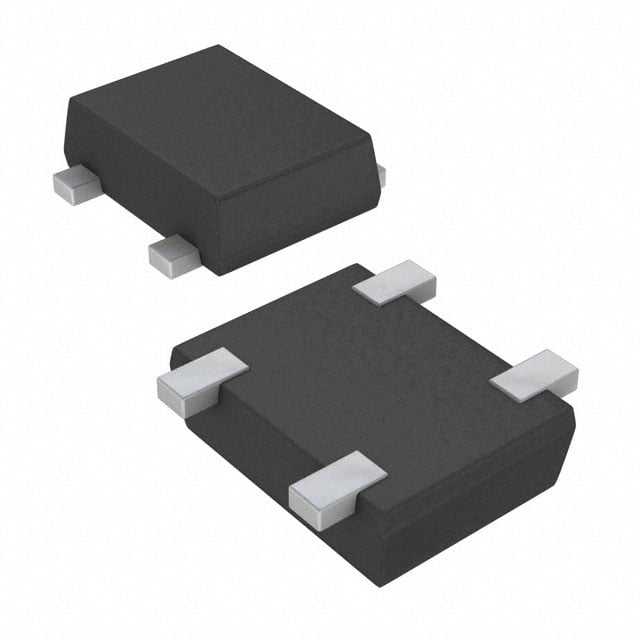

RB480Y-90FHT2R, ROHM Semiconductor tarafından üretilen Schottky tip doğrultma diyotudur. 90V maksimum ters gerilime sahip olup, 100mA ortalama doğrultulmuş akım kapasitesine ve 690mV maksimum ön yönü gerilim düşümüne sahiptir. İki bağımsız diyot içeren bu komponent, SC-75-4 (SOT-543) SMD paketinde sunulmaktadır. Düşük ileri voltaj düşümü ve hızlı anahtarlama karakteristiğiyle, güç kaynağı tasarımları, anahtarlamalı regülatörler ve RF uygulamalarında yaygın olarak kullanılır. 150°C maksimum junction sıcaklığında çalışabilir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Average Rectified (Io) (per Diode) | 100mA |
| Current - Reverse Leakage @ Vr | 5 µA @ 90 V |
| Diode Configuration | 2 Independent |
| Diode Type | Schottky |
| Mounting Type | Surface Mount |
| Operating Temperature - Junction | 150°C (Max) |
| Package / Case | SC-75-4, SOT-543 |
| Part Status | Obsolete |
| Speed | Small Signal =< 200mA (Io), Any Speed |
| Supplier Device Package | EMD4 |
| Voltage - DC Reverse (Vr) (Max) | 90 V |
| Voltage - Forward (Vf) (Max) @ If | 690 mV @ 100 mA |
Kaynaklar
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
