Diyotlar - Doğrultucular - Tekil

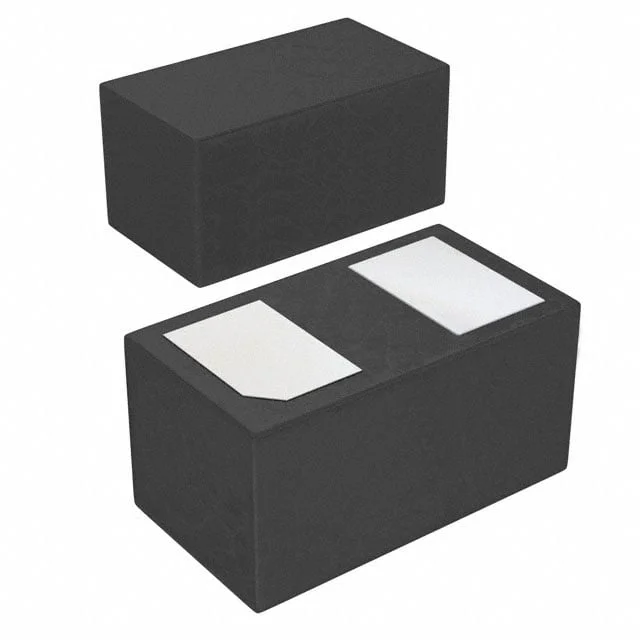

RB160QS-40T18R
RASMID SERIES, ULTRA SMALL PACKA
- Üretici
- ROHM Semiconductor
- Paket/Kılıf
- 2-SMD
- Kategori
- Diyotlar - Doğrultucular - Tekil
- Seri / Aile Numarası
- RB160QS
RB160QS-40T18R Hakkında
RB160QS-40T18R, ROHM Semiconductor tarafından üretilen ultra küçük boyutlu Schottky diyottur. 1.5A ortalama doğrultulmuş akım ve 40V DC ters voltaj derecelendirilmesi ile güç kaynağı uygulamaları, anahtarlama devreleri ve RF uygulamalarında kullanılır. Fast Recovery karakteristiği (≤500ns) ile yüksek hızlı anahtarlama işlemlerine uygun olup, düşük forward voltage düşüşü (650mV @ 1.5A) enerji verimliliği sağlar. SMD1006 yüzey montaj paketi ve -40°C ile +150°C arasındaki çalışma sıcaklığı aralığı, kompakt PCB tasarımları ve geniş uygulama ortamları için idealdir. 20µA ters kaçak akımı ile yüksek güvenilirlilik sunar.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Average Rectified (Io) | 1.5A |
| Current - Reverse Leakage @ Vr | 20 µA @ 40 V |
| Diode Type | Schottky |
| Mounting Type | Surface Mount |
| Operating Temperature - Junction | 150°C |
| Package / Case | 2-SMD, No Lead |
| Part Status | Active |
| Speed | Fast Recovery =< 500ns, > 200mA (Io) |
| Supplier Device Package | SMD1006 |
| Voltage - DC Reverse (Vr) (Max) | 40 V |
| Voltage - Forward (Vf) (Max) @ If | 650 mV @ 1.5 A |
Kaynaklar
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
