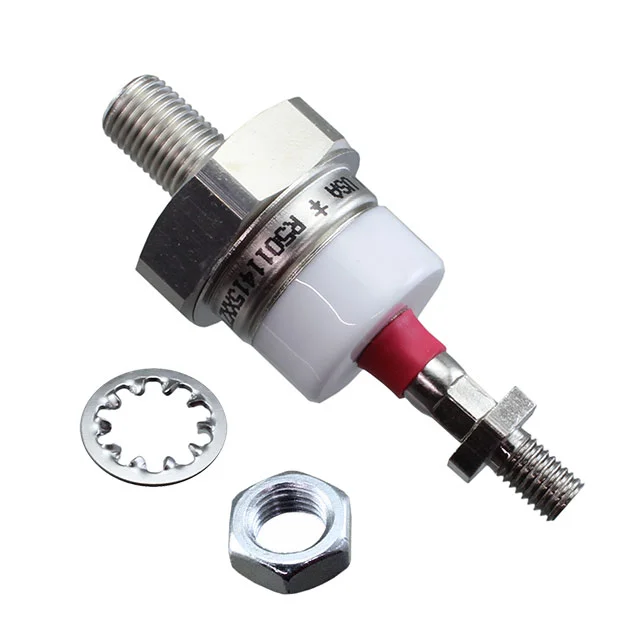

Diyotlar - Doğrultucular - Tekil
R5031210RSZT
DIODE GEN PURP
- Üretici
- Powerex, Inc.
- Paket/Kılıf
- Stud
- Kategori
- Diyotlar - Doğrultucular - Tekil
- Seri / Aile Numarası
- R5031210RSZT
R5031210RSZT Hakkında
R5031210RSZT, Powerex tarafından üretilen genel amaçlı doğrultma diyotudur. Standard reverse polarity topolojisi ile tasarlanmış bu fast recovery diyot, 100A ortalama doğrultulmuş akım kapasitesi ve maksimum 1200V ters voltaj toleransı ile yüksek güç uygulamalarında kullanılır. 300ns reverse recovery time ve 500ns'den daha kısa hızlı toparlanma özelliği sayesinde anahtarlama devrelerinde, güç kaynakları, inverter ve motor kontrol sistemlerinde tercih edilir. Stud mount TO-209AC paket tipi ile endüstriyel ve ağır yük uygulamalarında montaj kolaylığı sağlar. -40°C ile 150°C junction sıcaklık aralığında güvenli şekilde çalışır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Average Rectified (Io) | 100A |
| Current - Reverse Leakage @ Vr | 45 mA @ 1200 V |
| Diode Type | Standard, Reverse Polarity |
| Mounting Type | Stud Mount |
| Operating Temperature - Junction | -40°C ~ 150°C |
| Package / Case | TO-209AC, TO-94-4, Stud |
| Part Status | Active |
| Reverse Recovery Time (trr) | 300 ns |
| Speed | Fast Recovery =< 500ns, > 200mA (Io) |
| Supplier Device Package | TO-94 |
| Voltage - DC Reverse (Vr) (Max) | 1200 V |
Kaynaklar
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
