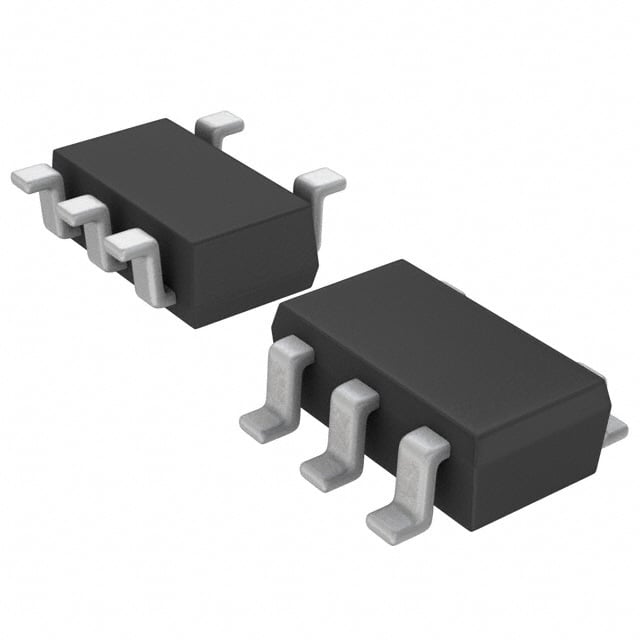

QSZ3TR
TRANS NPN/PNP 12V 3A 5TSMT
- Üretici
- ROHM Semiconductor
- Paket/Kılıf
- SOT-23-5 Thin
- Seri / Aile Numarası
- QSZ3TR
QSZ3TR Hakkında
QSZ3TR, ROHM Semiconductor tarafından üretilen emitter-coupled NPN/PNP transistör dizisidir. SOT-23-5 yüzey montaj paketinde sunulan bu bileşen, maksimum 3A kolektör akımı ve 12V breakdown voltajı ile çalışır. DC akım kazancı 270 (500mA, 2V'de) ve 280MHz geçiş frekansı ile anahtarlama uygulamalarında kullanılabilir. 500mW maksimum güç dağılımı ile darboğaz uygulamaları için uygun olan bu transistör, endüstriyel ve consumer elektronik cihazlarda sinyal işleme, darbe üretimi ve amplifiye işlemlerinde rol oynar. Dualleştirilmiş yapısı aynı paket içinde karşıt tipte transistörlerin kullanılmasını sağlar.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 3A |
| Current - Collector Cutoff (Max) | 100nA (ICBO) |
| DC Current Gain (hFE) (Min) @ Ic, Vce | 270 @ 500mA, 2V |
| Frequency - Transition | 280MHz |
| Mounting Type | Surface Mount |
| Operating Temperature | 150°C (TJ) |
| Package / Case | SOT-23-5 Thin, TSOT-23-5 |
| Part Status | Obsolete |
| Power - Max | 500mW |
| Supplier Device Package | TSMT5 |
| Transistor Type | NPN, PNP (Emitter Coupled) |
| Vce Saturation (Max) @ Ib, Ic | 250mV @ 30mA, 1.5A |
| Voltage - Collector Emitter Breakdown (Max) | 12V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
