Transistörler - Bipolar (BJT) - Diziler
QSZ2TR

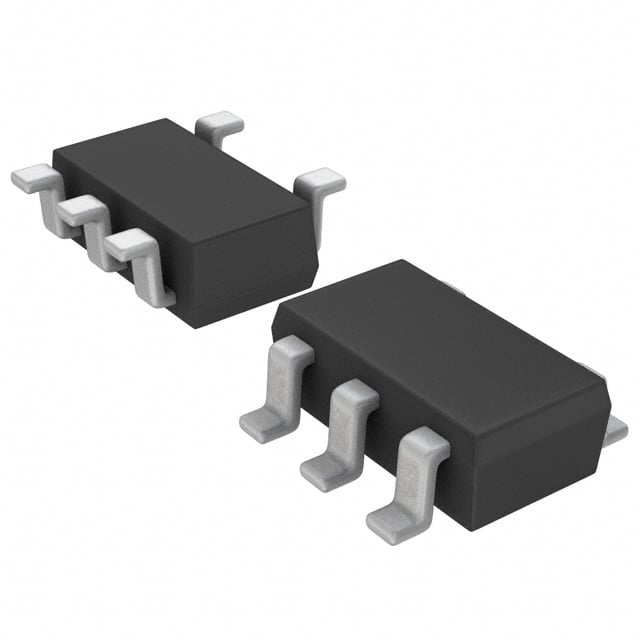

TRANS NPN/PNP 30V 1.5A 5TSMT
- Üretici
- ROHM Semiconductor
- Paket/Kılıf
- SOT-23-5 Thin
- Seri / Aile Numarası
- QSZ2TR
QSZ2TR Hakkında
QSZ2TR, ROHM Semiconductor tarafından üretilen emitter coupled NPN/PNP transistör dizisidir. SOT-23-5 yüzey montaj paketinde sunulan bu bileşen, 30V maksimum collector-emitter gerilimi ve 1.5A maksimum collector akımı ile çalışır. 1.25W güç dağıtımı kapasitesine sahip olan transistör, 150°C'ye kadar işletme sıcaklığında kullanılabilir. 300MHz transition frequency ile hızlı anahtarlama uygulamalarında tercih edilir. Düşük 350-370mV saturation voltajı ve 270 minimum DC current gain (hFE) özelliği sayesinde amplifikasyon ve anahtarlama devrelerinde, özellikle sinyal işleme, lojik uygulamaları ve düşük güç amplifikasyon sistemlerinde yaygın olarak kullanılır. Emitter coupled konfigürasyonu sayesinde diferansiyel ve logaritmik uygulamalar için uygundur.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 1.5A |
| Current - Collector Cutoff (Max) | 100nA (ICBO) |
| DC Current Gain (hFE) (Min) @ Ic, Vce | 270 @ 100mA, 2V |
| Frequency - Transition | 300MHz, 280MHz |
| Mounting Type | Surface Mount |
| Operating Temperature | 150°C (TJ) |
| Package / Case | SOT-23-5 Thin, TSOT-23-5 |
| Part Status | Active |
| Power - Max | 1.25W |
| Supplier Device Package | TSMT5 |
| Transistor Type | NPN, PNP (Emitter Coupled) |
| Vce Saturation (Max) @ Ib, Ic | 350mV @ 50mA, 1A, 370mV @ 50mA, 1A |
| Voltage - Collector Emitter Breakdown (Max) | 30V |
