Transistörler - Bipolar (BJT) - Diziler
QSZ1TR

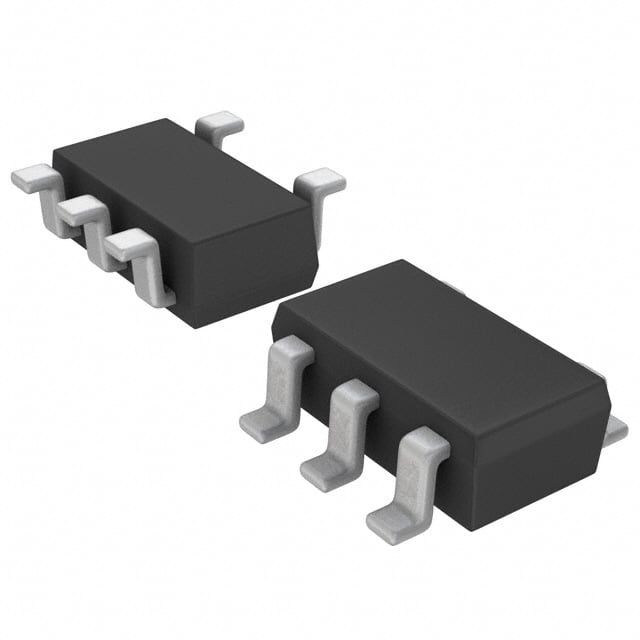

TRANS NPN/PNP 15V 2A 5TSMT
- Üretici
- ROHM Semiconductor
- Paket/Kılıf
- SOT-23-5 Thin
- Seri / Aile Numarası
- QSZ1TR
QSZ1TR Hakkında
QSZ1TR, ROHM Semiconductor tarafından üretilen emitter coupled NPN/PNP transistör dizisidir. SOT-23-5 Surface Mount paketinde sunulan bu komponent, maksimum 2A kolektör akımı ve 15V kollektör-emitter gerilimi ile çalışır. 500mW güç dağıtımı kapasitesine sahiptir. 360MHz transition frequency ile hızlı anahtarlama uygulamalarında kullanılabilir. Dc current gain değeri 200mA'de 270 minimum değerine ulaşır. Vce saturation gerilimi 180mV olup, maksimum 150°C işletme sıcaklığında çalışabilir. Entegre edici devreler, sinyal amplifikasyonu, anahtarlama ve lojik seviyeleri uyarlayan uygulamalarda yaygın olarak kullanılır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 2A |
| Current - Collector Cutoff (Max) | 100nA (ICBO) |
| DC Current Gain (hFE) (Min) @ Ic, Vce | 270 @ 200mA, 2V |
| Frequency - Transition | 360MHz |
| Mounting Type | Surface Mount |
| Operating Temperature | 150°C (TJ) |
| Package / Case | SOT-23-5 Thin, TSOT-23-5 |
| Part Status | Active |
| Power - Max | 500mW |
| Supplier Device Package | TSMT5 |
| Transistor Type | NPN, PNP (Emitter Coupled) |
| Vce Saturation (Max) @ Ib, Ic | 180mV @ 50mA, 1A |
| Voltage - Collector Emitter Breakdown (Max) | 15V |
