Transistörler - Bipolar (BJT) - Diziler

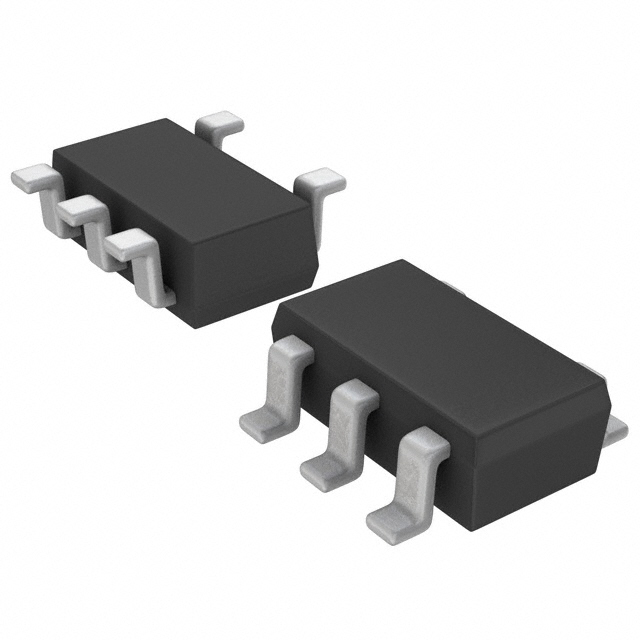

QS5Y2FSTR
PNP+NPN DRIVER TRANSISTOR. DEVI
- Üretici
- ROHM Semiconductor
- Paket/Kılıf
- SOT-23-5 Thin
- Seri / Aile Numarası
- QS5Y2FSTR
QS5Y2FSTR Hakkında
QS5Y2FSTR, ROHM Semiconductor tarafından üretilen PNP ve NPN transistörlerden oluşan entegre bir driver transistör dizisidir. SOT-23-5 yüzey montajlı paketle sunulan bu komponent, 3A maksimum kolektör akımı ve 180 minimum DC akım kazancı (hFE) ile çalışır. 320MHz transition frekansı sayesinde hızlı anahtarlama uygulamalarına uygundur. 50V kolektör-emiter breakdown voltajı ve 500mW maksimum güç dissipasyonu ile tasarlanmıştır. Vce doyum voltajı 350mV/400mV olarak belirtilmiştir. -40°C ile +150°C arasında çalışabilen bu bileşen, darbe şekil oluşturma, sürücü devreleri, inverter ve lojik seviye çevirme uygulamalarında yaygın olarak kullanılır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 3A |
| Current - Collector Cutoff (Max) | 1µA (ICBO) |
| DC Current Gain (hFE) (Min) @ Ic, Vce | 180 @ 50mA, 3V |
| Frequency - Transition | 320MHz, 300MHz |
| Mounting Type | Surface Mount |
| Operating Temperature | 150°C (TJ) |
| Package / Case | SOT-23-5 Thin, TSOT-23-5 |
| Part Status | Active |
| Power - Max | 500mW |
| Supplier Device Package | TSMT5 |
| Transistor Type | NPN, PNP |
| Vce Saturation (Max) @ Ib, Ic | 350mV @ 50mA, 1A, 400mV @ 50mA, 1A |
| Voltage - Collector Emitter Breakdown (Max) | 50V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
