Transistörler - Bipolar (BJT) - Diziler

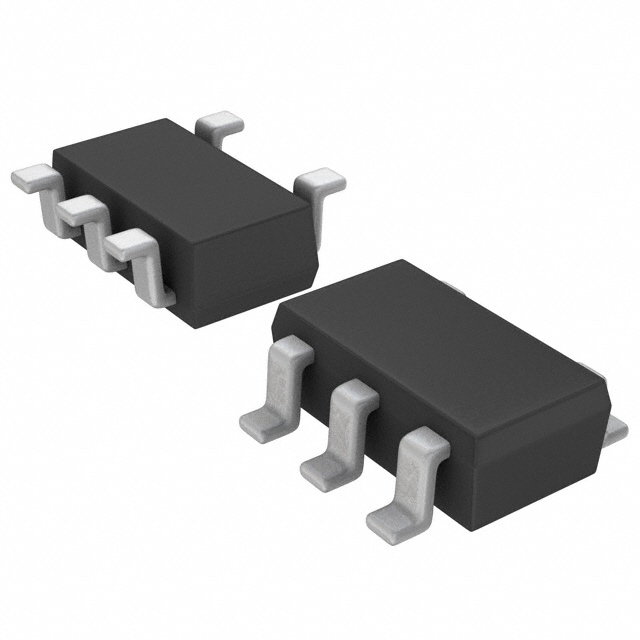

QS5Y1TR
TRANS NPN/PNP 30V 3A TSMT5
- Üretici
- ROHM Semiconductor
- Paket/Kılıf
- SOT-23-5 Thin
- Seri / Aile Numarası
- QS5Y1TR
QS5Y1TR Hakkında
QS5Y1TR, ROHM Semiconductor tarafından üretilen NPN/PNP emitter coupled transistör dizisidir. SOT-23-5 yüzey montaj paketinde sunulan bu komponent, 30V kollektör-emitter breakdown voltajı ve 3A maksimum kollektör akımı ile çalışır. 300MHz transition frequency özelliği sayesinde orta hızlı anahtarlama uygulamalarında kullanılabilir. 200 minimum DC akım kazancı (hFE) ve 400mV maksimum saturation voltajı ile belirtilen, 1.25W maksimum güç tüketimi özellikleri vardır. Sinyal amplifikasyonu, anahtarlama devresi uygulamaları ve genel amaçlı transistör kullanımı gerektiren elektronik tasarımlarda tercih edilir. -55°C ile +150°C arasında çalışabilir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 3A |
| Current - Collector Cutoff (Max) | 1µA (ICBO) |
| DC Current Gain (hFE) (Min) @ Ic, Vce | 200 @ 500mA, 2V |
| Frequency - Transition | 300MHz, 270MHz |
| Mounting Type | Surface Mount |
| Operating Temperature | 150°C (TJ) |
| Package / Case | SOT-23-5 Thin, TSOT-23-5 |
| Part Status | Active |
| Power - Max | 1.25W |
| Supplier Device Package | TSMT5 |
| Transistor Type | NPN, PNP (Emitter Coupled) |
| Vce Saturation (Max) @ Ib, Ic | 400mV @ 50mA, 1A |
| Voltage - Collector Emitter Breakdown (Max) | 30V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
