Transistörler - Bipolar (BJT) - Diziler

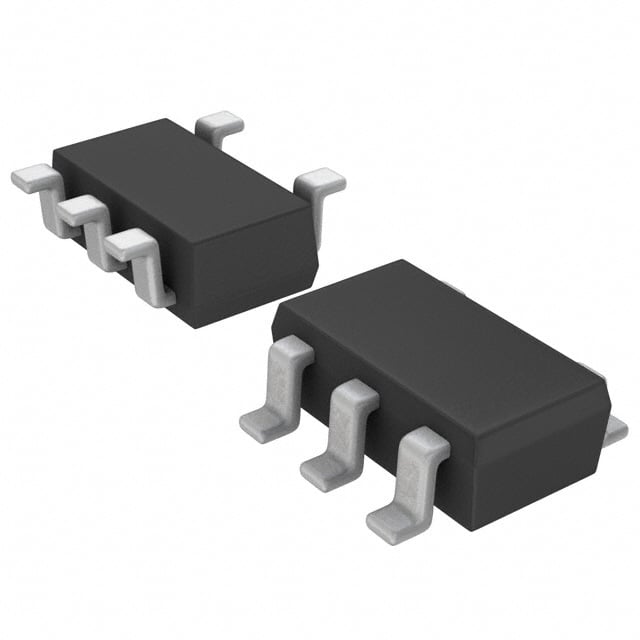

QS5W2TR
TRANS 2NPN 50V 3A TSMT5
- Üretici
- ROHM Semiconductor
- Paket/Kılıf
- SOT-23-5 Thin
- Seri / Aile Numarası
- QS5W2TR
QS5W2TR Hakkında
QS5W2TR, ROHM Semiconductor tarafından üretilen dual NPN transistör dizisidir. SOT-23-5 yüzey montajlı paketinde sunulan bu komponent, iki bağımsız NPN transistörü içerir ve kollektor akımı 3A'e kadar çıkabilir. 50V kollektor-emitter kırılma gerilimi ile orta güç uygulamaları için uygun özelliklere sahiptir. 320MHz geçiş frekansı sayesinde hızlı anahtarlama işlemlerine cevap verebilir. DC akım kazancı (hFE) minimum 180 değerindedir ve maksimum güç tüketimi 1.25W'tır. Sıcaklık ortamında 150°C'ye kadar çalışabilir. Genel amaçlı anahtarlama, amplifikasyon ve sinyal işleme devreleri ile endüstriyel kontrol uygulamalarında yaygın olarak kullanılır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 3A |
| Current - Collector Cutoff (Max) | 1µA (ICBO) |
| DC Current Gain (hFE) (Min) @ Ic, Vce | 180 @ 50mA, 3V |
| Frequency - Transition | 320MHz |
| Mounting Type | Surface Mount |
| Operating Temperature | 150°C (TJ) |
| Package / Case | SOT-23-5 Thin, TSOT-23-5 |
| Part Status | Active |
| Power - Max | 1.25W |
| Supplier Device Package | TSMT5 |
| Transistor Type | 2 NPN (Dual) Common Emitter |
| Vce Saturation (Max) @ Ib, Ic | 350mV @ 50mA, 1A |
| Voltage - Collector Emitter Breakdown (Max) | 50V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
