Transistörler - Bipolar (BJT) - Diziler

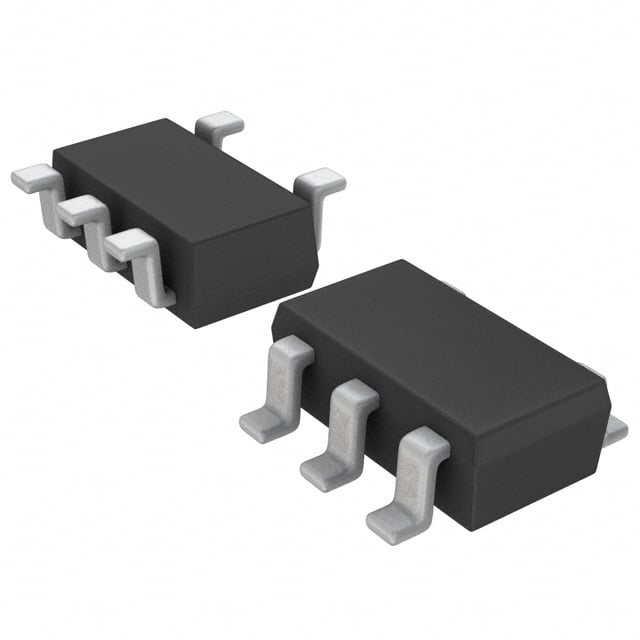

QS5W1TR
TRANS 2NPN 30V 3A TSMT5
- Üretici
- ROHM Semiconductor
- Paket/Kılıf
- SOT-23-5 Thin
- Seri / Aile Numarası
- QS5W1TR
QS5W1TR Hakkında
QS5W1TR, ROHM Semiconductor tarafından üretilen dual NPN transistör dizisidir. SOT-23-5 yüzey montajlı paket içinde iki adet NPN transistör barındırır. 30V kolektör-emiter gerilimi, 3A maksimum kolektör akımı ve 270MHz transition frekansı ile orta güç uygulamalarında kullanılır. 1.25W maksimum güç derecelendirmesi ile sürücü devreler, anahtar uygulamaları, sinyal amplifikasyonu ve genel amaçlı anahtarlama işlevlerinde tercih edilir. Common emitter konfigürasyonunda çalışır, minimum 200 hFE DC akım kazancı sağlar ve 150°C maksimum işletme sıcaklığında güvenilir performans gösterir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 3A |
| Current - Collector Cutoff (Max) | 1µA (ICBO) |
| DC Current Gain (hFE) (Min) @ Ic, Vce | 200 @ 500mA, 2V |
| Frequency - Transition | 270MHz |
| Mounting Type | Surface Mount |
| Operating Temperature | 150°C (TJ) |
| Package / Case | SOT-23-5 Thin, TSOT-23-5 |
| Part Status | Active |
| Power - Max | 1.25W |
| Supplier Device Package | TSMT5 |
| Transistor Type | 2 NPN (Dual) Common Emitter |
| Vce Saturation (Max) @ Ib, Ic | 400mV @ 50mA, 1A |
| Voltage - Collector Emitter Breakdown (Max) | 30V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
