Transistörler - FET, MOSFET - Diziler

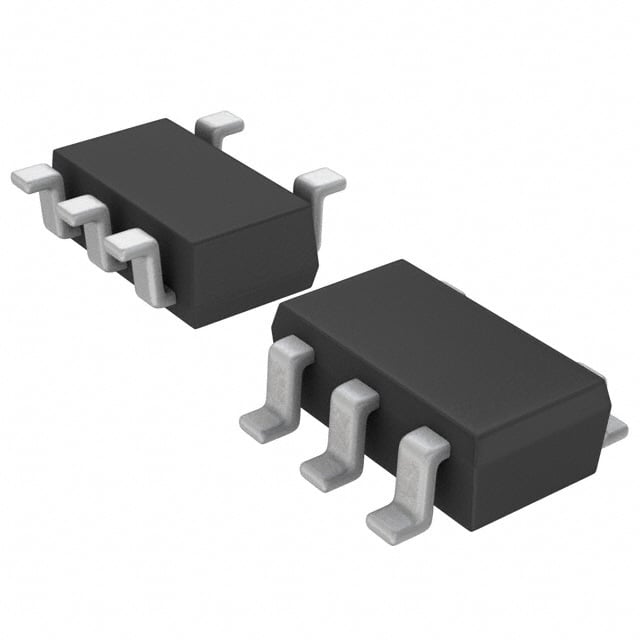

QS5K2TR
MOSFET 2N-CH 30V 2A TSMT5
- Üretici
- ROHM Semiconductor
- Paket/Kılıf
- SOT-23-5 Thin
- Seri / Aile Numarası
- QS5K2TR
QS5K2TR Hakkında
QS5K2TR, ROHM Semiconductor tarafından üretilen dual N-channel MOSFET transistörüdür. 30V drain-source voltajı ve 2A sürekli drain akımı ile şarj pompaları, gerilim denetleyicileri, anahtarlama devrelerinde ve güç yönetimi uygulamalarında kullanılır. Logic Level Gate özelliği sayesinde düşük kontrol geriliminden işletilir. 100mΩ tipik RDS(on) değeri, 1.25W maksimum güç dağıtımı ve SOT-23-5 SMD paketlemesi ile kompakt tasarımlar için uygundur. -40°C ile +150°C arasında çalışabilir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 2A |
| Drain to Source Voltage (Vdss) | 30V |
| FET Feature | Logic Level Gate |
| FET Type | 2 N-Channel (Dual) Common Source |
| Gate Charge (Qg) (Max) @ Vgs | 3.9nC @ 4.5V |
| Input Capacitance (Ciss) (Max) @ Vds | 175pF @ 10V |
| Mounting Type | Surface Mount |
| Operating Temperature | 150°C (TJ) |
| Package / Case | SOT-23-5 Thin, TSOT-23-5 |
| Part Status | Active |
| Power - Max | 1.25W |
| Rds On (Max) @ Id, Vgs | 100mOhm @ 2A, 4.5V |
| Supplier Device Package | TSMT5 |
| Vgs(th) (Max) @ Id | 1.5V @ 1mA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
