Diyotlar - Doğrultucular - Tekil

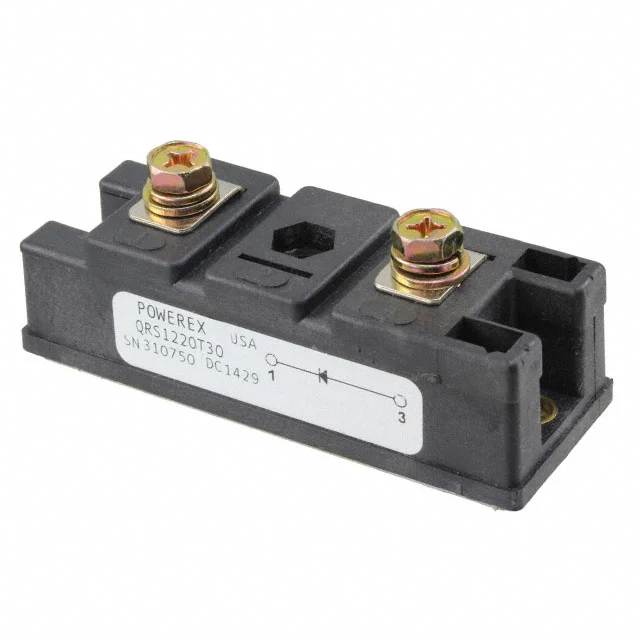

QRS1220T30
DIODE GEN PURP 1.2KV 127A MODULE
- Üretici
- Powerex, Inc.
- Paket/Kılıf
- Module
- Kategori
- Diyotlar - Doğrultucular - Tekil
- Seri / Aile Numarası
- QRS1220T30
QRS1220T30 Hakkında
QRS1220T30, Powerex, Inc. tarafından üretilen 1.2KV 127A kapasiteli tekil doğrultucu diyot modulüdür. Bu high current rectifier diode, average rectified current değeri 127A'e kadar çıkabilen endüstriyel uygulamalar için tasarlanmıştır. Fast recovery karakteristiğine sahip olan bileşen, reverse recovery time değeri 250ns olup, güç çeviricileri, invertör devreleri ve AC-DC konverter uygulamalarında kullanılır. Chassis mount tipinde Module paket içinde sunulan bu diyot, maksimum 1200V reverse voltage'a ve 200A'de 3.5V forward voltage'a dayanabilir. Bileşen obsolete durumdadır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Average Rectified (Io) | 127A |
| Current - Reverse Leakage @ Vr | 1 mA @ 1200 V |
| Diode Type | Standard |
| Mounting Type | Chassis Mount |
| Package / Case | Module |
| Part Status | Obsolete |
| Reverse Recovery Time (trr) | 250 ns |
| Speed | Fast Recovery =< 500ns, > 200mA (Io) |
| Supplier Device Package | Module |
| Voltage - DC Reverse (Vr) (Max) | 1200 V |
| Voltage - Forward (Vf) (Max) @ If | 3.5 V @ 200 A |
Kaynaklar
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
