Transistörler - FET, MOSFET - Diziler

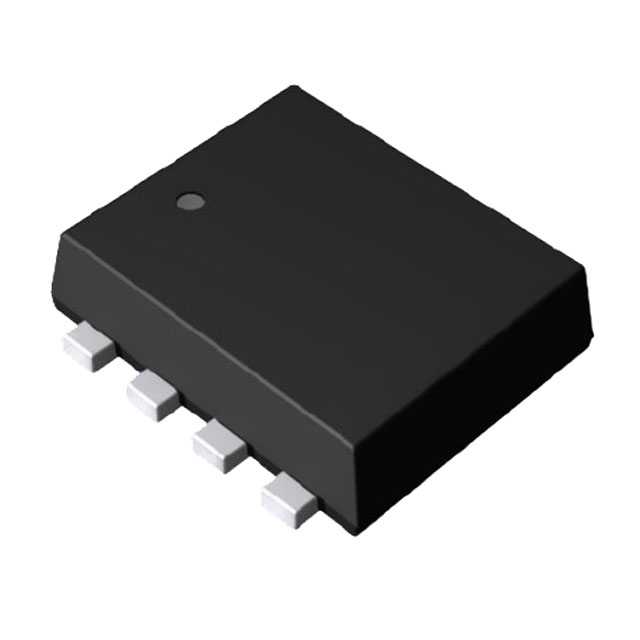

QH8JB5TCR
-40V DUAL PCH+PCH SMALL SIGNAL M
- Üretici
- ROHM Semiconductor
- Paket/Kılıf
- 8-SMD
- Seri / Aile Numarası
- QH8JB5TCR
QH8JB5TCR Hakkında
QH8JB5TCR, ROHM Semiconductor tarafından üretilen dual P-channel small signal MOSFET'tir. 40V drain-source gerilim kapasitesi ve 5A sürekli drain akımı ile düşük sinyalli anahtarlama uygulamalarında kullanılır. 41mOhm On-direnci ile verimli güç iletimini sağlar. Surface mount 8-SMD paket ile PCB tasarımında kompakt çözüm sunur. Consumer electronics, power management, sinyal anahtarlama ve kontrol devrelerinde yaygın olarak uygulanır. Maximum 1.1W güç dissipasyonu ile termal yönetimi iyi olan bir bileşendir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 5A (Ta) |
| Drain to Source Voltage (Vdss) | 40V |
| FET Feature | Standard |
| FET Type | 2 P-Channel (Dual) |
| Gate Charge (Qg) (Max) @ Vgs | 17.2nC @ 10V |
| Input Capacitance (Ciss) (Max) @ Vds | 920pF @ 20V |
| Mounting Type | Surface Mount |
| Operating Temperature | 150°C (TJ) |
| Package / Case | 8-SMD, Flat Lead |
| Part Status | Active |
| Power - Max | 1.1W (Ta) |
| Rds On (Max) @ Id, Vgs | 41mOhm @ 5A, 10V |
| Supplier Device Package | TSMT8 |
| Vgs(th) (Max) @ Id | 2.5V @ 1mA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
