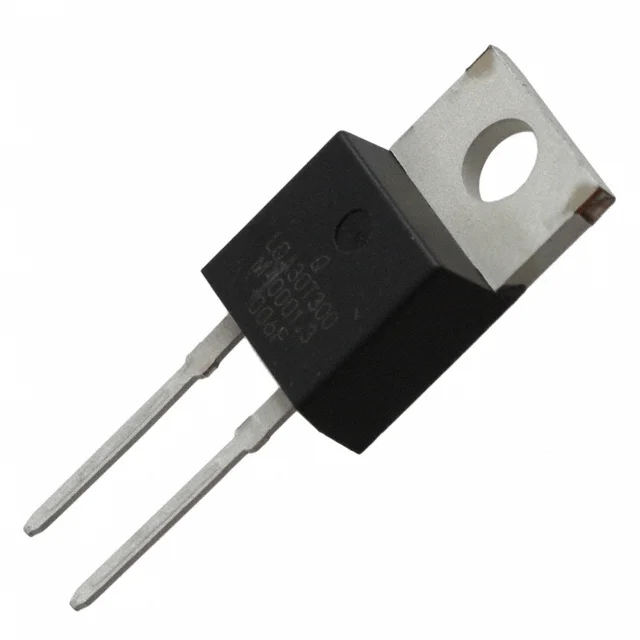

QH08TZ600
DIODE GEN PURP 600V 8A TO220AC
- Üretici
- Power Integrations
- Paket/Kılıf
- TO-220-2
- Kategori
- Diyotlar - Doğrultucular - Tekil
- Seri / Aile Numarası
- QH08TZ600
QH08TZ600 Hakkında
QH08TZ600, Power Integrations tarafından üretilen 600V ters gerilim kapasitesine sahip standart doğrultucu diyottur. 8A ortalama doğrultulmuş akım ile tasarlanan bu bileşen, TO-220-2 paketinde sunulmaktadır. Fast Recovery karakteristiği (≤500ns) sayesinde anahtarlama devrelerinde ve SMPS uygulamalarında düşük ters kazanım kaybı sağlar. 150°C maksimum junction sıcaklığında çalışabilen diyot, endüstriyel güç dönüşüm sistemleri, AC/DC konvertörler ve genel amaçlı doğrultma uygulamalarında kullanılır. 11.1 ns ters kazanım süresi ile yüksek frekans devrelerine uygundur.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Capacitance @ Vr, F | 25pF @ 10V, 1MHz |
| Current - Average Rectified (Io) | 8A |
| Current - Reverse Leakage @ Vr | 250 µA @ 600 V |
| Diode Type | Standard |
| Mounting Type | Through Hole |
| Operating Temperature - Junction | 150°C (Max) |
| Package / Case | TO-220-2 |
| Part Status | Active |
| Reverse Recovery Time (trr) | 11.1 ns |
| Speed | Fast Recovery =< 500ns, > 200mA (Io) |
| Supplier Device Package | TO-220AC |
| Voltage - DC Reverse (Vr) (Max) | 600 V |
| Voltage - Forward (Vf) (Max) @ If | 3.15 V @ 8 A |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
