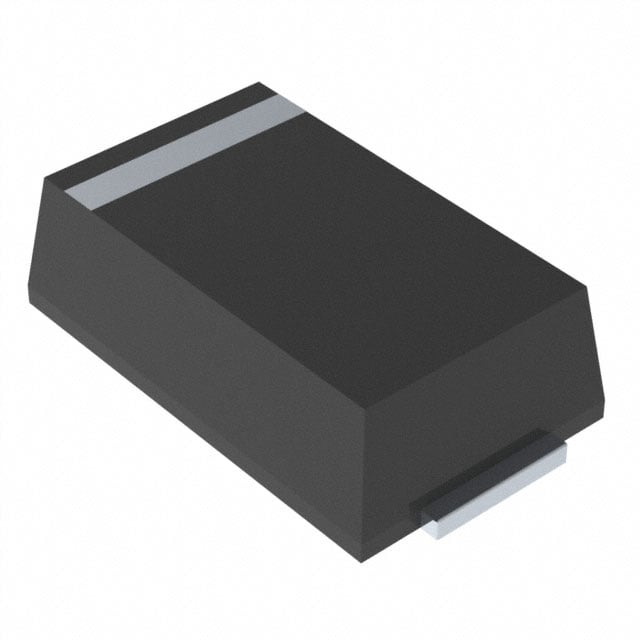

PTV9.1B-M3/85A
DIODE ZENER 9.7V 600MW DO220AA
- Üretici
- Vishay
- Paket/Kılıf
- DO-220AA
- Kategori
- Zener Diyotlar - Tekil
- Seri / Aile Numarası
- PTV9.1B
PTV9.1B-M3/85A Hakkında
PTV9.1B-M3/85A, Vishay tarafından üretilen 9.7V nominal gerilimde çalışan Surface Mount Zener diyottur. 600mW güç kapasitesi ile düşük ve orta güçlü uygulamalarda gerilim regülasyonu ve koruma işlevleri görmektedir. DO-220AA (SMP) paketinde sunulan bu bileşen, -55°C ile 150°C arasındaki geniş sıcaklık aralığında kararlı çalışır. 6 Ohm maksimum impedans ve 20 µA ters kaçak akımı ile hassas gerilim kontrol devrelerinde, güç kaynakları, analog devreleri ve sinyal işleme uygulamalarında kullanılır. ±6% tolerans değeri ile standart endüstriyel uygulamalar için uygundur.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Reverse Leakage @ Vr | 20 µA @ 6 V |
| Impedance (Max) (Zzt) | 6 Ohms |
| Mounting Type | Surface Mount |
| Operating Temperature | -55°C ~ 150°C |
| Package / Case | DO-220AA |
| Part Status | Active |
| Power - Max | 600 mW |
| Supplier Device Package | DO-220AA (SMP) |
| Tolerance | ±6% |
| Voltage - Forward (Vf) (Max) @ If | 1.5 V @ 200 mA |
| Voltage - Zener (Nom) (Vz) | 9.7 V |
Kaynaklar
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
