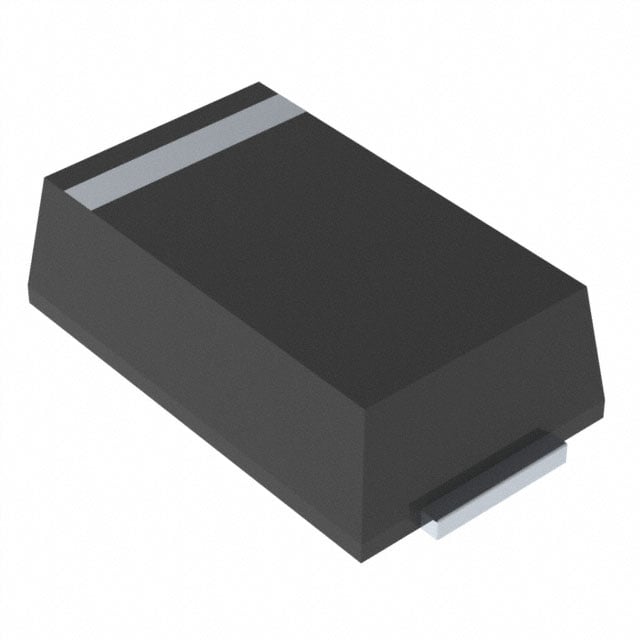

PTV7.5B-M3/85A
DIODE ZENER 8V 600MW DO220AA
- Üretici
- Vishay
- Paket/Kılıf
- DO-220AA
- Kategori
- Zener Diyotlar - Tekil
- Seri / Aile Numarası
- PTV7.5B
PTV7.5B-M3/85A Hakkında
PTV7.5B-M3/85A, Vishay tarafından üretilen 8V nominal voltajlı Zener diyottur. 600mW güç kapasitesi ile voltaj düzenleme ve EMI/transient koruması uygulamalarında kullanılır. Surface mount DO-220AA paketinde sunulan bu bileşen, ±6% tolerans ile hassas voltaj referansı sağlar. 4Ω maksimum impedansı ile çeşitli kontrol ve sinyal şartlandırma devrelerinde, ayrıca güç kaynakları ve analog tasarımlarda uygulanabilir. -55°C ile 150°C arasında çalışabilir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Reverse Leakage @ Vr | 20 µA @ 4 V |
| Impedance (Max) (Zzt) | 4 Ohms |
| Mounting Type | Surface Mount |
| Operating Temperature | 150°C |
| Package / Case | DO-220AA |
| Part Status | Active |
| Power - Max | 600 mW |
| Supplier Device Package | DO-220AA (SMP) |
| Tolerance | ±6% |
| Voltage - Forward (Vf) (Max) @ If | 1.5 V @ 200 mA |
| Voltage - Zener (Nom) (Vz) | 8 V |
Kaynaklar
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
