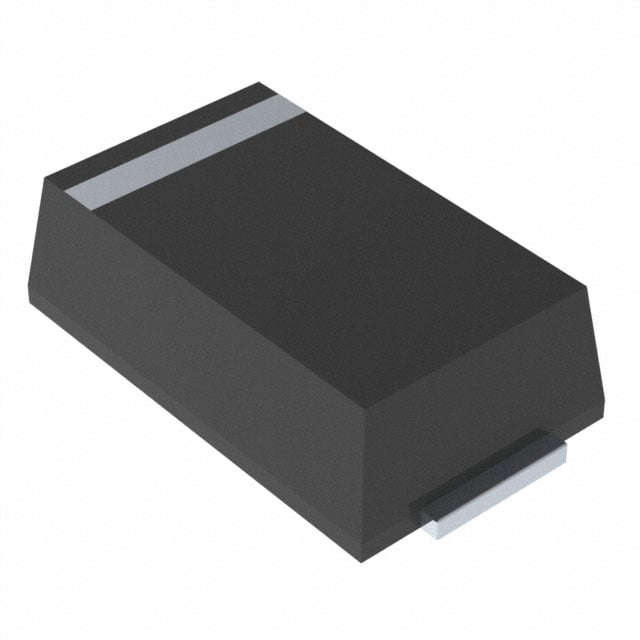

PTV6.8B-M3/85A
DIODE ZENER 7.3V 600MW DO220AA
- Üretici
- Vishay
- Paket/Kılıf
- DO-220AA
- Kategori
- Zener Diyotlar - Tekil
- Seri / Aile Numarası
- PTV6.8B
PTV6.8B-M3/85A Hakkında
PTV6.8B-M3/85A, Vishay tarafından üretilen 7.3V nominal gerilime sahip bir Zener diyottur. 600mW güç kapasitesi ile düşük güçlü uygulamalarda gerilim regülasyonu ve koruma görevlerinde kullanılır. Surface mount DO-220AA paketinde sunulan bu bileşen, 150°C işletme sıcaklığında çalışabilir. 6Ω maksimum impedans ile hızlı yanıt karakteristiği sunar. Şarj kontrol devreleri, voltaj referansı uygulamaları, sinyal kondisyonlama ve AC-DC dönüştürücülerde yaygın olarak tercih edilir. ±6% tolerans değeri ile belirli gerilim seviyesi koruması gereken analog ve dijital devrelerde yerini almıştır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Reverse Leakage @ Vr | 20 µA @ 3.5 V |
| Impedance (Max) (Zzt) | 6 Ohms |
| Mounting Type | Surface Mount |
| Operating Temperature | 150°C |
| Package / Case | DO-220AA |
| Part Status | Active |
| Power - Max | 600 mW |
| Supplier Device Package | DO-220AA (SMP) |
| Tolerance | ±6% |
| Voltage - Forward (Vf) (Max) @ If | 1.5 V @ 200 mA |
| Voltage - Zener (Nom) (Vz) | 7.3 V |
Kaynaklar
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
